5

Copertura piana.

Vantaggi

· IltriangoloSTFNèfornitopre-assemblato

e gli accessori di collegamento ai profili

Solar sono inclusi nella confezione.

· IltriangoloSTFNèregolabile

secondo diverse angolazioni di

10°-15° e 25°-30°-35°.

· Il triangolo STFN consente di orientare i

moduli sia in orizzontale che in verticale.

· STFN è disponibile in 2 versioni:

tradizionale e per pannelli

con fino a 2150 mm.

Copertura piana.

Proprietà

Strutturatriangolareinlegadialluminio

AW 6063 T66 o AW 6060 T66 secondo EN

755-2:2013.

BulloneriainacciaioinoxA2-70secondo

EN ISO 3506-1/2:2009.

Montaggio

· Definire l’interasse dei triangoli in

funzione dei carichi neve e vento della

zona di installazione (per dimensionare il

sistema usare il software SOLARPANEL-

FIX).

· Individuarelaposizionedeitriangoliin

funzione della struttura portante e del

layout dell’impianto.

· Selezionarel‘angolazionedesideratae

fissare il puntone diagonale utilizzando il

foro corrispondente.

· Fissarelabasedeltriangolocon

l‘ancorante appropriato in funzione del

materiale della struttura di supporto.

· CollegareilprofiloSolaralladiagonale

del triangolo utilizzando le viti fornite nella

confezione.

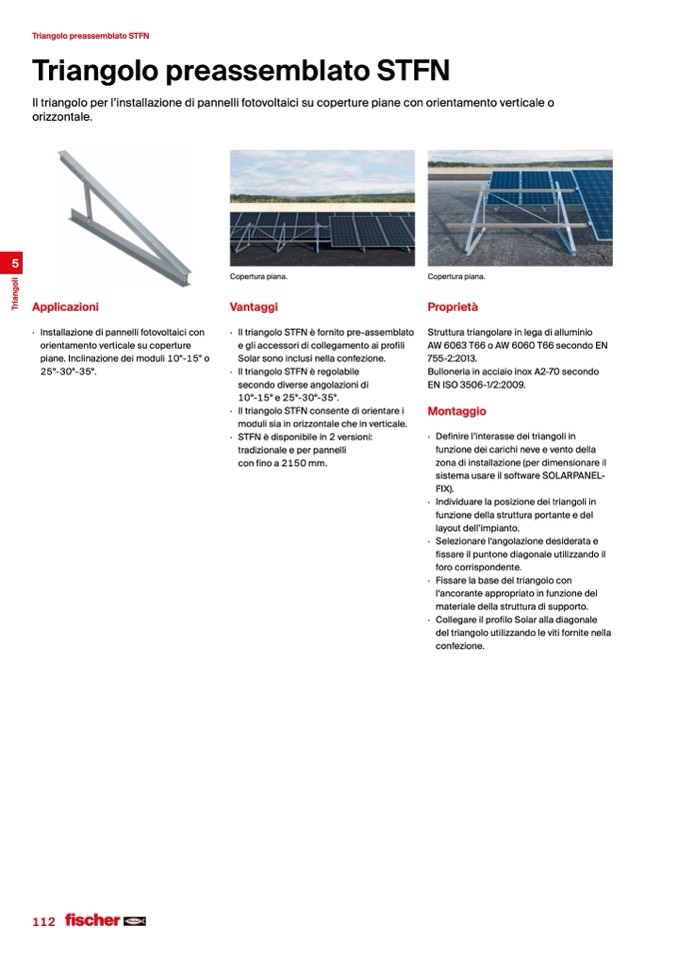

Triangolo preassemblato STFN

Triangolo preassemblato STFN

Il triangolo per l’installazione di pannelli fotovoltaici su coperture piane con orientamento verticale o

orizzontale.

Applicazioni

· Installazionedipannellifotovoltaicicon

orientamento verticale su coperture

piane. Inclinazione dei moduli 10°-15° o

25°-30°-35°.
