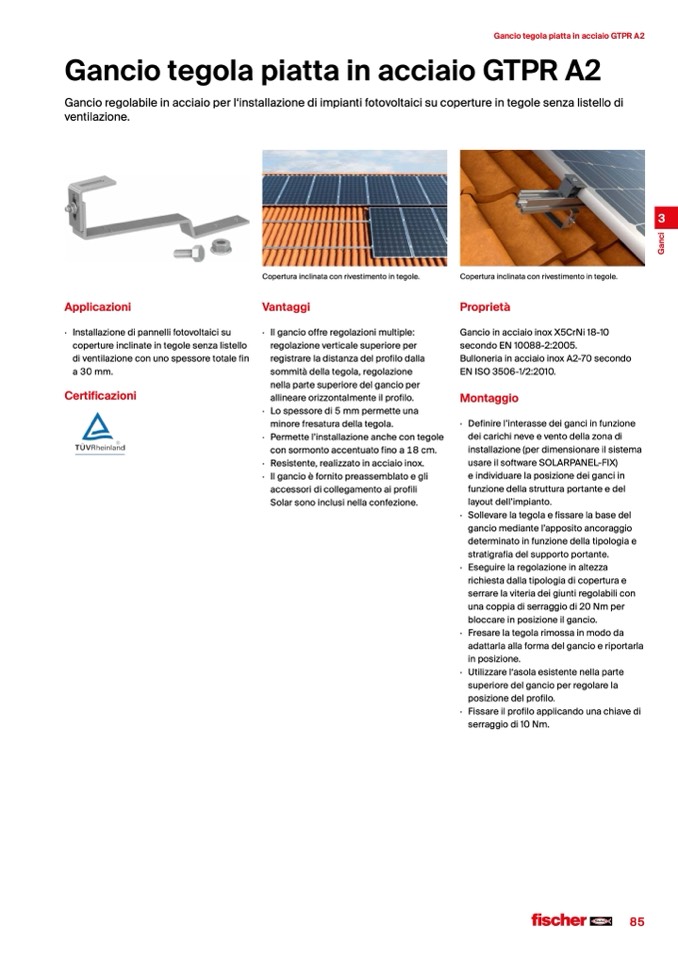

Gancio tegola piatta in acciaio GTPR A2
Gancio tegola piatta in acciaio GTPR A2
Gancio regolabile in acciaio per l‘installazione di impianti fotovoltaici su coperture in tegole senza listello di
ventilazione.
Applicazioni
· Installazionedipannellifotovoltaicisu
coperture inclinate in tegole senza listello
di ventilazione con uno spessore totale fin
a 30 mm.
Certificazioni
Copertura inclinata con rivestimento in tegole.
Vantaggi
· Il gancio offre regolazioni multiple:
regolazione verticale superiore per
registrare la distanza del profilo dalla
sommità della tegola, regolazione
nella parte superiore del gancio per
allineare orizzontalmente il profilo.
· Lospessoredi5mmpermetteuna
minore fresatura della tegola.
· Permette l’installazione anche con tegole
con sormonto accentuato fino a 18 cm.
· Resistente, realizzato in acciaio inox.
· Il gancio è fornito preassemblato e gli
accessori di collegamento ai profili
Solar sono inclusi nella confezione.
Copertura inclinata con rivestimento in tegole.
Proprietà
Gancio in acciaio inox X5CrNi 18-10
secondo EN 10088-2:2005.
Bulloneria in acciaio inox A2-70 secondo
EN ISO 3506-1/2:2010.
Montaggio
· Definire l’interasse dei ganci in funzione
dei carichi neve e vento della zona di
installazione (per dimensionare il sistema
usare il software SOLARPANEL-FIX)
e individuare la posizione dei ganci in
funzione della struttura portante e del
layout dell’impianto.
· Sollevarelategolaefissarelabasedel
gancio mediante l’apposito ancoraggio
determinato in funzione della tipologia e
stratigrafia del supporto portante.
· Eseguirelaregolazioneinaltezza
richiesta dalla tipologia di copertura e
serrare la viteria dei giunti regolabili con
una coppia di serraggio di 20 Nm per
bloccare in posizione il gancio.
· Fresarelategolarimossainmododa
adattarla alla forma del gancio e riportarla
in posizione.
· Utilizzarel‘asolaesistentenellaparte
superiore del gancio per regolare la
posizione del profilo.
· Fissareilprofiloapplicandounachiavedi
serraggio di 10 Nm.
