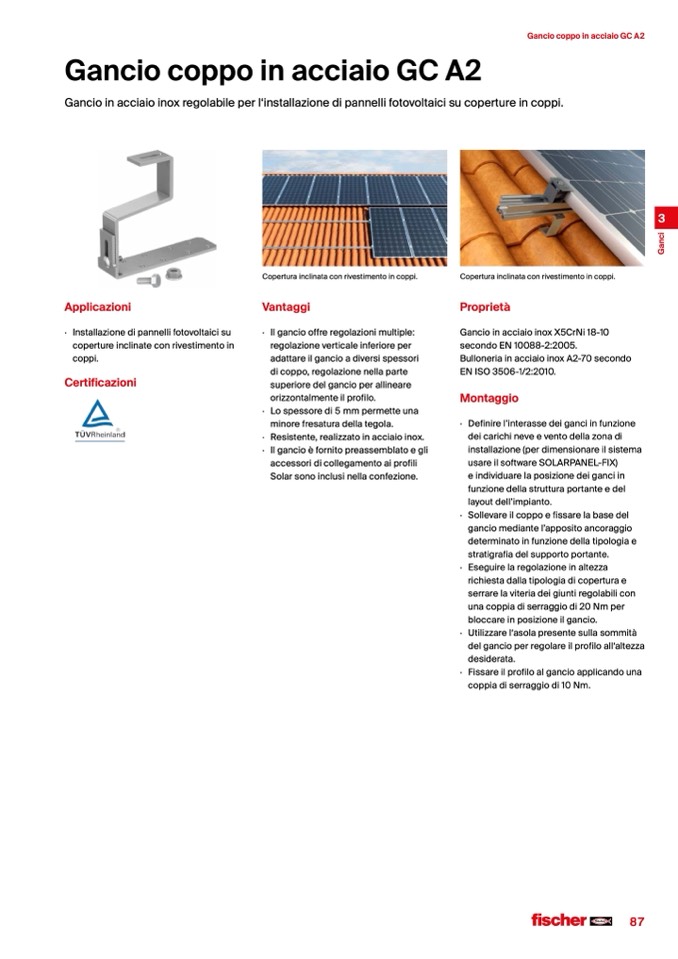

Gancio coppo in acciaio GC A2

Gancio in acciaio inox regolabile per l‘installazione di pannelli fotovoltaici su coperture in coppi.

Applicazioni

· Installazionedipannellifotovoltaicisu

coperture inclinate con rivestimento in

coppi.

Certificazioni

Copertura inclinata con rivestimento in coppi.

Vantaggi

· Il gancio offre regolazioni multiple:

regolazione verticale inferiore per

adattare il gancio a diversi spessori

di coppo, regolazione nella parte

superiore del gancio per allineare

orizzontalmente il profilo.

· Lospessoredi5mmpermetteuna

minore fresatura della tegola.

· Resistente, realizzato in acciaio inox.

· Il gancio è fornito preassemblato e gli

accessori di collegamento ai profili

Solar sono inclusi nella confezione.

Copertura inclinata con rivestimento in coppi.

Proprietà

Gancio in acciaio inox X5CrNi 18-10

secondo EN 10088-2:2005.

Bulloneria in acciaio inox A2-70 secondo

EN ISO 3506-1/2:2010.

Montaggio

· Definire l’interasse dei ganci in funzione

dei carichi neve e vento della zona di

installazione (per dimensionare il sistema

usare il software SOLARPANEL-FIX)

e individuare la posizione dei ganci in

funzione della struttura portante e del

layout dell’impianto.

· Sollevareilcoppoefissarelabasedel

gancio mediante l’apposito ancoraggio

determinato in funzione della tipologia e

stratigrafia del supporto portante.

· Eseguirelaregolazioneinaltezza

richiesta dalla tipologia di copertura e

serrare la viteria dei giunti regolabili con

una coppia di serraggio di 20 Nm per

bloccare in posizione il gancio.

· Utilizzarel‘asolapresentesullasommità

del gancio per regolare il profilo all‘altezza

desiderata.

· Fissareilprofiloalgancioapplicandouna

coppia di serraggio di 10 Nm.
