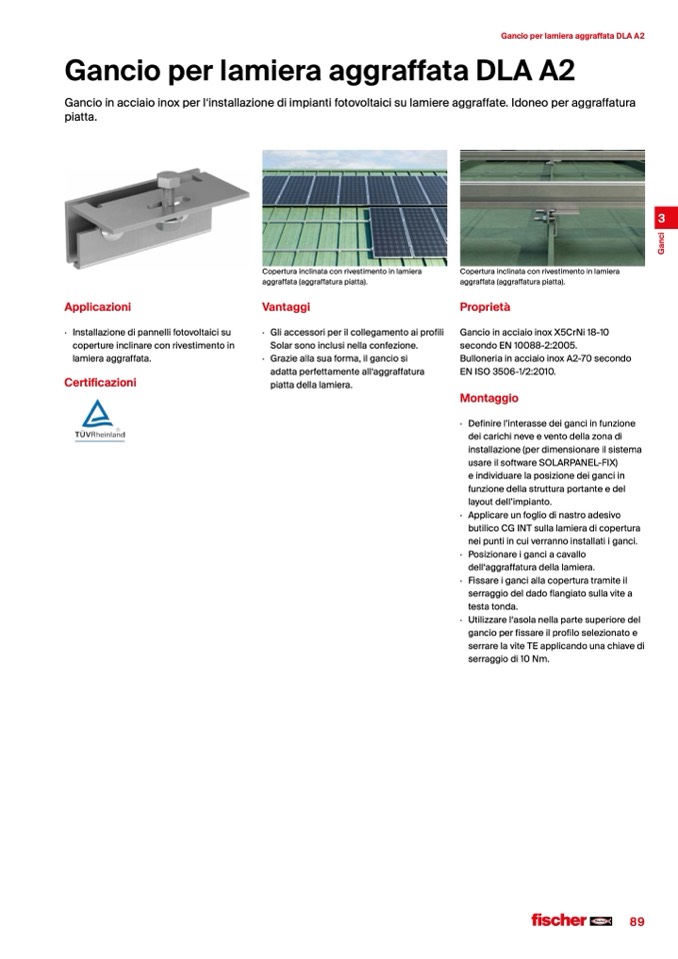

Gancio per lamiera aggraffata DLA A2

Gancio per lamiera aggraffata DLA A2

Gancio in acciaio inox per l‘installazione di impianti fotovoltaici su lamiere aggraffate. Idoneo per aggraffatura

piatta.

Copertura inclinata con rivestimento in lamiera

aggraffata (aggraffatura piatta).

Vantaggi

· Gliaccessoriperilcollegamentoaiprofili

Solar sono inclusi nella confezione.

· Grazieallasuaforma,ilganciosi

adatta perfettamente all‘aggraffatura

piatta della lamiera.

3

Applicazioni

· Installazionedipannellifotovoltaicisu

coperture inclinare con rivestimento in

lamieraaggraffata.

Certificazioni

Copertura inclinata con rivestimento in lamiera

aggraffata (aggraffatura piatta).

Proprietà

GancioinacciaioinoxX5CrNi18-10

secondo EN 10088-2:2005.

BulloneriainacciaioinoxA2-70secondo

EN ISO 3506-1/2:2010.

Montaggio

· Definirel’interassedeiganciinfunzione

dei carichi neve e vento della zona di

installazione (per dimensionare il sistema

usare il software SOLARPANEL-FIX)

e individuare la posizione dei ganci in

funzione della struttura portante e del

layout dell’impianto.

· Applicareunfogliodinastroadesivo

butilico CG INT sulla lamiera di copertura

nei punti in cui verranno installati i ganci.

· Posizionareiganciacavallo

dell‘aggraffatura della lamiera.

· Fissareiganciallacoperturatramiteil

serraggio del dado flangiato sulla vite a

testa tonda.

· Utilizzarel‘asolanellapartesuperioredel

gancio per fissare il profilo selezionato e

serrare la vite TE applicando una chiave di

serraggio di 10 Nm.
