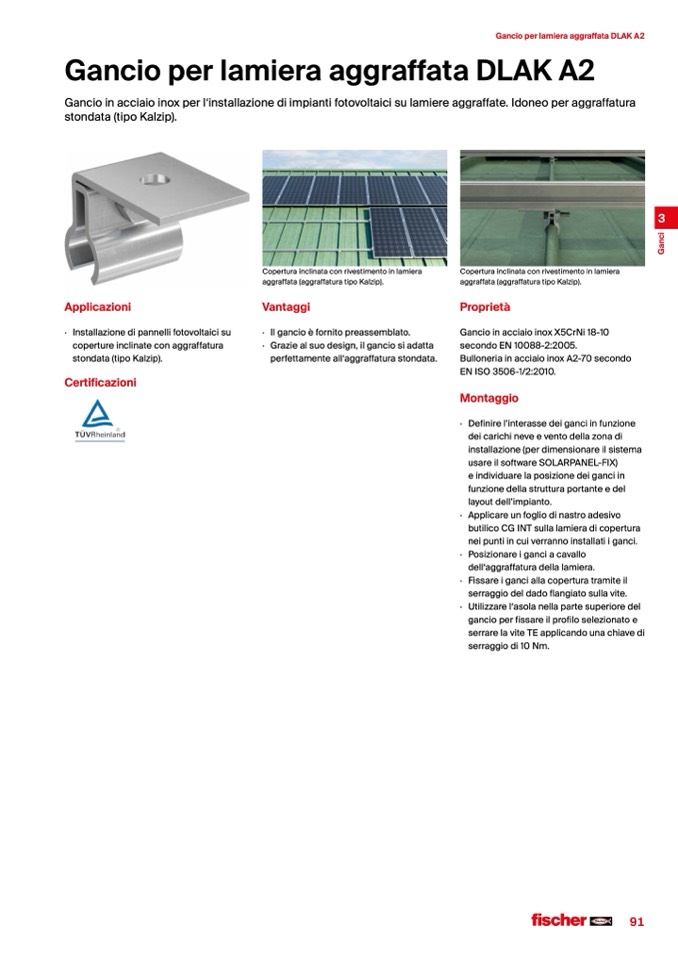

Gancio per lamiera aggraffata DLAK A2

Gancio per lamiera aggraffata DLAK A2

Gancio in acciaio inox per l‘installazione di impianti fotovoltaici su lamiere aggraffate. Idoneo per aggraffatura

stondata (tipo Kalzip).

Copertura inclinata con rivestimento in lamiera

aggraffata (aggraffatura tipo Kalzip).

Vantaggi

· Ilgancioèfornitopreassemblato.

· Graziealsuodesign,ilganciosiadatta

perfettamente all‘aggraffatura stondata.

3

Applicazioni

· Installazionedipannellifotovoltaicisu

copertureinclinateconaggraffatura

stondata (tipo Kalzip).

Certificazioni

Copertura inclinata con rivestimento in lamiera

aggraffata (aggraffatura tipo Kalzip).

Proprietà

GancioinacciaioinoxX5CrNi18-10

secondoEN10088-2:2005.

Bulloneria in acciaio inox A2-70 secondo

EN ISO 3506-1/2:2010.

Montaggio

· Definirel’interassedeiganciinfunzione

dei carichi neve e vento della zona di

installazione (per dimensionare il sistema

usare il software SOLARPANEL-FIX)

e individuare la posizione dei ganci in

funzione della struttura portante e del

layout dell’impianto.

· Applicareunfogliodinastroadesivo

butilico CG INT sulla lamiera di copertura

nei punti in cui verranno installati i ganci.

· Posizionareiganciacavallo

dell‘aggraffatura della lamiera.

· Fissareiganciallacoperturatramiteil

serraggio del dado flangiato sulla vite.

· Utilizzarel‘asolanellapartesuperioredel

gancio per fissare il profilo selezionato e

serrare la vite TE applicando una chiave di

serraggio di 10 Nm.

91
