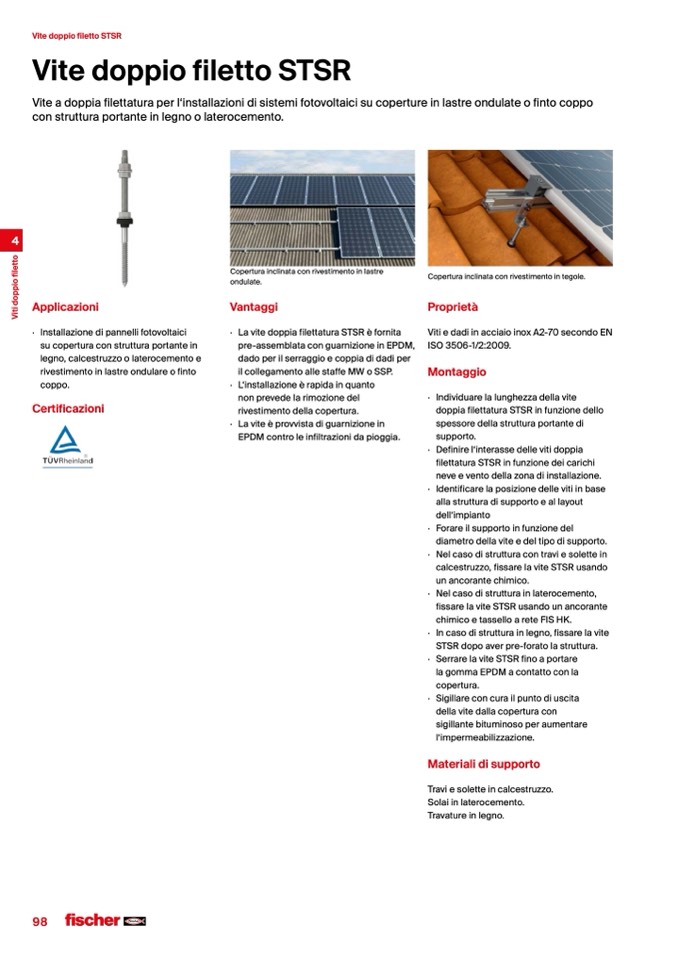

Vite doppio filetto STSR
Vite doppio filetto STSR
Vite a doppia filettatura per l‘installazioni di sistemi fotovoltaici su coperture in lastre ondulate o finto coppo
con struttura portante in legno o laterocemento.
Copertura inclinata con rivestimento in lastre
ondulate.
Vantaggi
· LavitedoppiafilettaturaSTSRèfornita
pre-assemblata con guarnizione in EPDM,
dado per il serraggio e coppia di dadi per
il collegamento alle staffe MW o SSP.
· L‘installazioneèrapidainquanto
non prevede la rimozione del
rivestimento della copertura.
· La vite è provvista di guarnizione in
EPDM contro le infiltrazioni da pioggia.
Applicazioni
· Installazionedipannellifotovoltaici
su copertura con struttura portante in
legno, calcestruzzo o laterocemento e
rivestimento in lastre ondulare o finto
coppo.
Certificazioni
Copertura inclinata con rivestimento in tegole.
Proprietà
VitiedadiinacciaioinoxA2-70secondoEN
ISO 3506-1/2:2009.
Montaggio
· Individuare la lunghezza della vite
doppia filettatura STSR in funzione dello
spessore della struttura portante di
supporto.
· Definirel‘interassedellevitidoppia
filettatura STSR in funzione dei carichi
neve e vento della zona di installazione.
· Identificarelaposizionedellevitiinbase
alla struttura di supporto e al layout
dell‘impianto
· Forareilsupportoinfunzionedel
diametro della vite e del tipo di supporto.
· Nelcasodistrutturacontraviesolettein
calcestruzzo, fissare la vite STSR usando
un ancorante chimico.
· Nelcasodistrutturainlaterocemento,
fissare la vite STSR usando un ancorante
chimico e tassello a rete FIS HK.
· Incasodistrutturainlegno,fissarelavite
STSR dopo aver pre-forato la struttura.
· SerrarelaviteSTSRfinoaportare
la gomma EPDM a contatto con la
copertura.
· Sigillareconcurailpuntodiuscita
della vite dalla copertura con
sigillante bituminoso per aumentare
l‘impermeabilizzazione.
Materiali di supporto
Travi e solette in calcestruzzo.
Solai in laterocemento.
Travature in legno.
