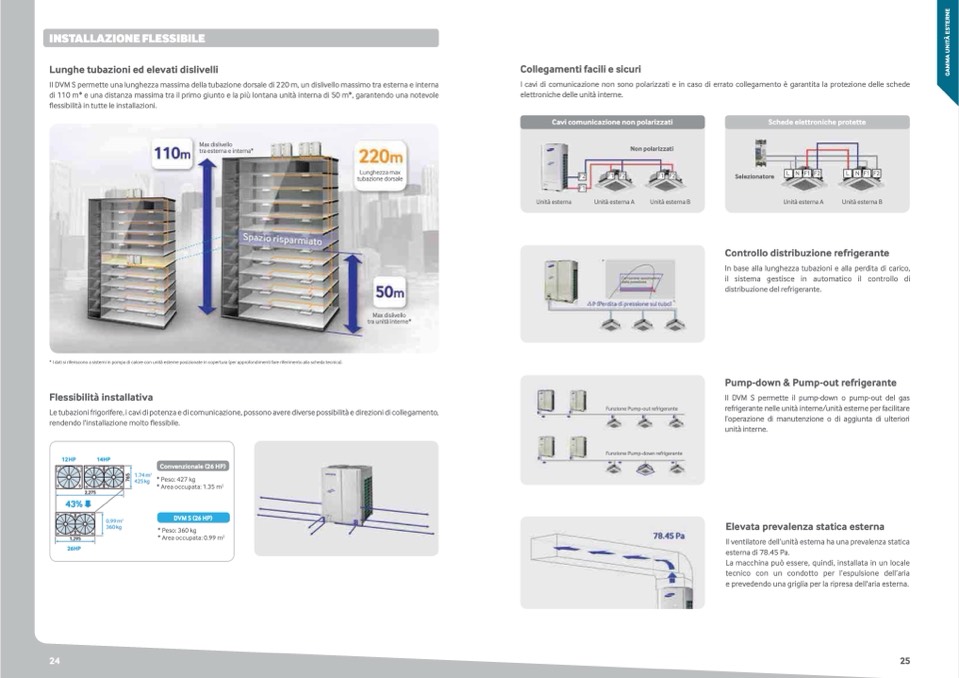

Lunghe tubazioni ed elevati dislivelli

Collegamenti facili e sicuri

Il DVM S permette una lunghezza massima della tubazione dorsale di 220 m, un dislivello massimo tra esterna e interna

di 110 m* e una distanza massima tra il primo giunto e la pi� lontana unità interna di 50 m*, garantendo una notevole

�essibilità in tutte le installazioni.

I cavi di comunicazione non sono polarizzati e in caso di errato collegamento è garantita la protezione delle schede

elettroniche delle unità interne.

* I dati si riferiscono a sistemi in pompa di calore con unità esterne posizionate in copertura �per approfondimenti fare riferimento alla scheda tecnica�.

Flessibilità installativa

Il DVM S permette il pump-down o pump-out del gas

refrigerante nelle unità interne/unità esterne per facilitare

l’operazione di manutenzione o di aggiunta di ulteriori

unità interne.

Max dislivello

tra esterna e interna*

Non polarizzati

Le tubazioni frigorifere, i cavi di potenza e di comunicazione, possono avere diverse possibilità e direzioni di collegamento,

rendendo l’installazione molto �essibile.

Funzione Pump-out refrigerante

24

25

Convenzionale (26 HP)

* Peso: 427 kg

* Area occupata: 1.35 m

2

DVM S (26 HP)

Elevata prevalenza statica esterna

* Peso: 3�0 kg

* Area occupata: 0.99 m

2

Il ventilatore dell’unità esterna ha una prevalenza statica

esterna di 78.45 Pa.

La macchina può essere, quindi, installata in un locale

tecnico con un condotto per l’espulsione dell’aria

e prevedendo una griglia per la ripresa dell'aria esterna.

Lunghezzamax

tubazione dorsale

F2

F1

F1 F2

Unità esterna A

F1 F2

Unità esterna B

Selezionatore

L N F1 F2

Unità esterna A

L N F1 F2

Unità esterna B

Max dislivello

tra unità interne*

Cavi comunicazione non polarizzati

Schede elettroniche protette

Unità esterna

Funzione Pump-down refrigerante

Controllo distribuzione refrigerante

In base alla lunghezza tubazioni e alla perdita di carico,

il sistema gestisce in automatico il controllo di

distribuzione del refrigerante.

Pump�down � Pump�out refrigerante
