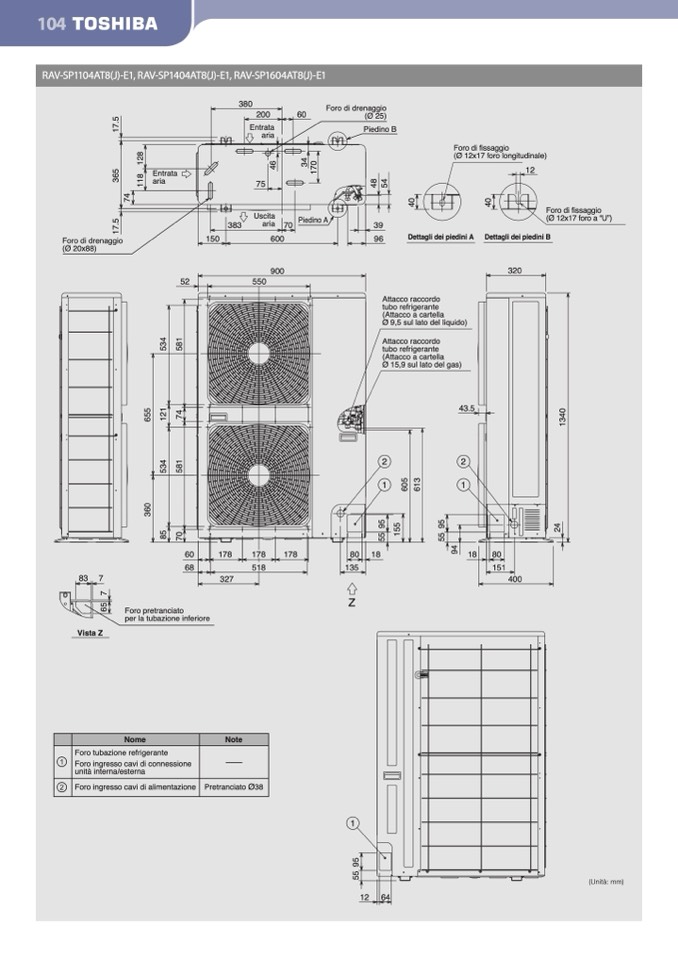

RAV-SP1104AT(Z)(ZG)-E, RAV-SP1404AT(Z)(ZG)-E

RAV-SP1104AT8(J)-E1, RAV-SP1404AT8(J)-E1, RAV-SP1604AT8(J)-E1

Foro di drenaggio

(Ø 20x88)

150

Dettagli dei piedini A

Dettagli dei piedini B

320

83 7

Vista Z

Foro tubazione refrigerante

Foro ingresso cavi di connessione

unità interna/esterna

Foro ingresso cavi di alimentazione

80 18

135

18 80

151

400

Entrata

aria

12

Foro pretranciato

per la tubazione inferiore

Nome

Note

Pretranciato Ø38

52

383

39

Foro di fissaggio

(Ø 12x17 foro a “U”)

380

Entrata

aria

75

Uscita

aria 70

600

550

900

Foro di drenaggio

(Ø 25)

Piedino B

Piedino A

96

60

178

178

178

68

327

518

2

2

1

1

Z

200

60

1

12

64

Attacco raccordo

tubo refrigerante

(Attacco a cartella

Ø 9,5 sul lato del liquido)

Attacco raccordo

tubo refrigerante

(Attacco a cartella

Ø 15,9 sul lato del gas)

43.5

Foro di fissaggio

(Ø 12x17 foro longitudinale)

(Unità: mm)
