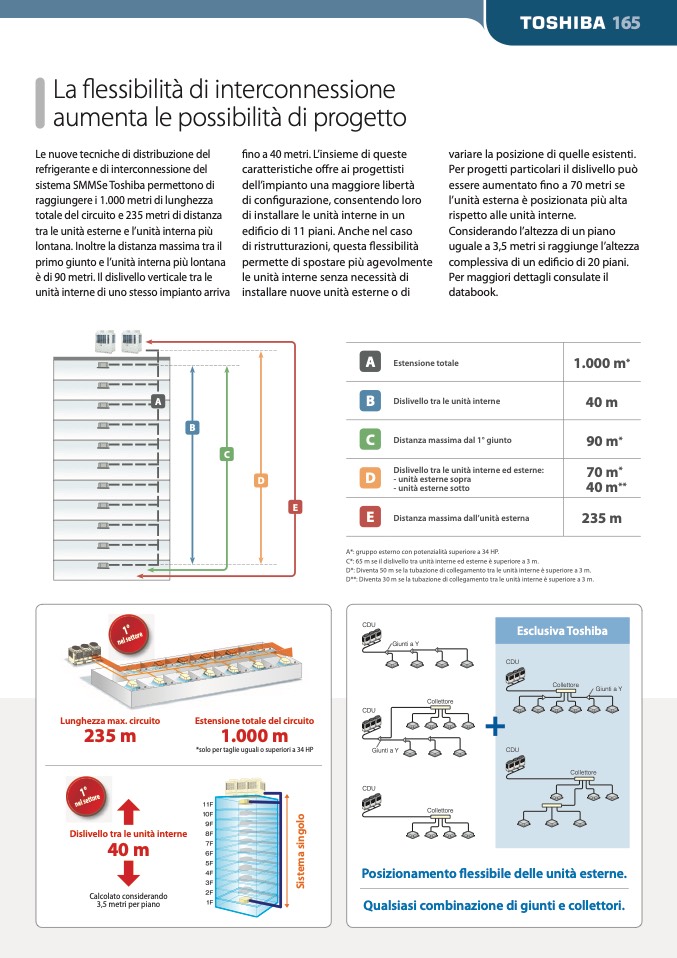

La flessibilità di interconnessione

aumenta le possibilità di progetto

Le nuove tecniche di distribuzione del

refrigerante e di interconnessione del

sistema SMMSe Toshiba permettono di

raggiungere i 1.000 metri di lunghezza

totale del circuito e 235 metri di distanza

tra le unità esterne e l’unità interna più

lontana. Inoltre la distanza massima tra il

primo giunto e l’unit

à interna più lontana

è di 90 metri. Il dislivello verticale tra le

unità interne di uno stesso impianto arriva

fino a 40 metri. L’insieme di queste

caratteristiche offre ai progettisti

dell’impianto una maggiore libertà

di configurazione, consentendo loro

di installare le unità interne in un

edificio di 11 piani. Anche nel caso

di ristrutturazioni, questa flessibilità

permette di spostare più agevolmente

le unità interne senza necessità di

installare nuove unità esterne o di

variare la posizione di quelle esistenti.

Per progetti particolari il dislivello può

essere aumentato fino a 70 metri se

l’unità esterna è posizionata più alta

rispetto alle unità interne.

Considerando l’altezza di un piano

uguale a 3,5 metri si raggiunge l’altezza

complessiva di un edificio di 20 piani.

Per maggiori dettagli consulate il

databook.

Lunghezza max. circuito

Estensione totale del circuito

235 m

1.000 m

*solo per taglie uguali o superiori a 34 HP

CDU

Dislivello tra le unità interne

40 m

Calcolato considerando

3,5 metri per piano

Posizionamento flessibile delle unità esterne.

Qualsiasi combinazione di giunti e collettori.

A

B

Dislivello tra le unità interne

B

C

C

Distanza massima dal 1° giunto

D

D

Dislivello tra le unità interne ed esterne:

- unità esterne sopra

- unità esterne sotto

E

E

Distanza massima dall’unità esterna

Giunti a Y

CDU

CDU

Giunti a Y

CDU CDU

CDU

Collettore

A

Estensione totale

1.000 m

*

40 m

90 m

*

70 m

*

40 m

**

235 m

A*: gruppo esterno con potenzialità superiore a 34 HP.

C*: 65 m se il dislivello tra unità interne ed esterne è superiore a 3 m.

D*: Diventa 50 m se la tubazione di collegamento tra le unità interne è superiore a 3 m.

D**: Diventa 30 m se la tubazione di collegamento tra le unità interne è superiore a 3 m.

CDU CDU

CDU

Giunti a Y

Esclusiva Toshiba

CDU CDU

CDU

Collettore

Giunti a Y

CDU CDU

CDU

Collettore

Giunti a Y

Giunti a Y

Collettore

Giunti a Y

Collettore

Collettore

Collettore

Collettore

Collettore

Collettore

Giunti a Y

Collettore

Collettore

Giunti a Y
