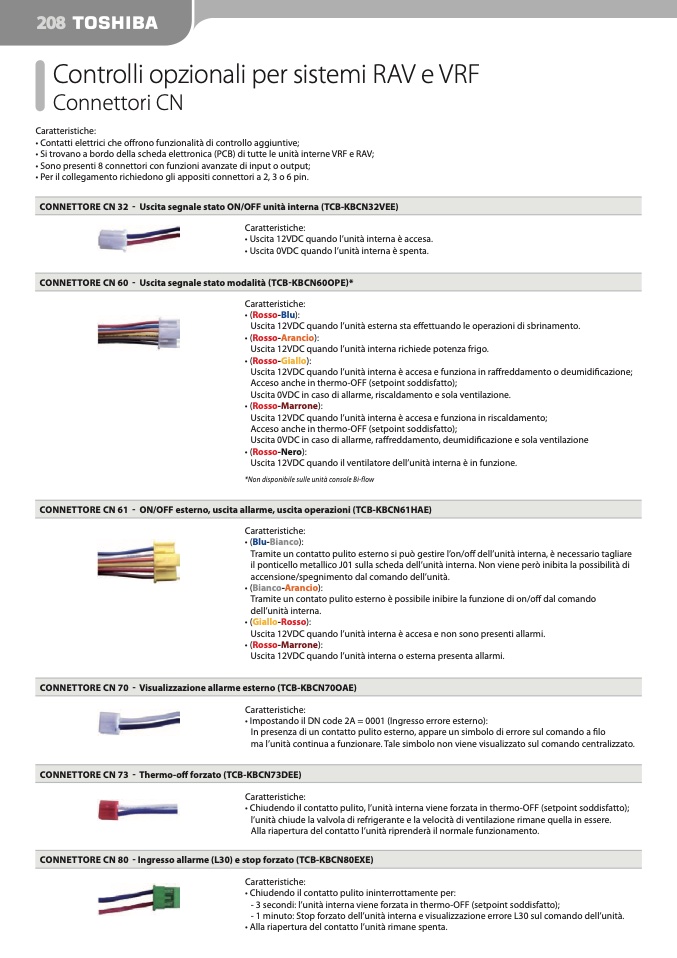

Controlli opzionali per sistemi RAV e VRF

Connettori CN

Caratteristiche:

• Contatti elettrici che offrono funzionalità di controllo aggiuntive;

• Si trovano a bordo della scheda elettronica (PCB) di tutte le unità interne VRF e RAV;

• Sono presenti 8 connettori con funzioni avanzate di input o output;

• Per il collegamento richiedono gli appositi connettori a 2, 3 o 6 pin.

CONNETTORE CN 32 - Uscita segnale stato ON/OFF unit

à interna (TCB-KBCN32VEE)

Caratteristiche:

• Uscita 12VDC quando l’unità interna è accesa.

• Uscita 0VDC quando l’unità interna è spenta.

CONNETTORE CN 60 - Uscita segnale stato modalit

à (TCB-KBCN60OPE)*

Caratteristiche:

• (Rosso-Blu):

Uscita 12VDC quando l’unità esterna sta effettuando le operazioni di sbrinamento.

• (Rosso-Arancio):

Uscita 12VDC quando l’unità interna richiede potenza frigo.

• (Rosso-Giallo):

Uscita 12VDC quando l’unità interna è accesa e funziona in raffreddamento o deumidificazione;

Acceso anche in thermo-OFF (setpoint soddisfatto);

Uscita 0VDC in caso di allarme, riscaldamento e sola ventilazione.

• (Rosso-Marrone):

Uscita 12VDC quando l’unità interna è accesa e funziona in riscaldamento;

Acceso anche in thermo-OFF (setpoint soddisfatto);

Uscita 0VDC in caso di allarme, raffreddamento, deumidificazione e sola ventilazione

• (Rosso-Nero):

Uscita 12VDC quando il ventilatore dell’unità interna è in funzione.

*Non disponibile sulle unità console Bi-flow

CONNETTORE CN 61 - ON/OFF esterno, uscita allarme, uscita operazioni (TCB-KBCN61HAE)

Caratteristiche:

• (Blu-Bianco):

Tramite un contatto pulito esterno si può gestire l’on/off dell’unità interna, è necessario tagliare

il ponticello metallico J01 sulla scheda dell’unità interna. Non viene però inibita la possibilità di

accensione/spegnimento dal comando dell’unità.

• (Bianco-Arancio):

Tramite un contato pulito esterno è possibile inibire la funzione di on/off dal comando

dell’unità interna.

• (Giallo-Rosso):

Uscita 12VDC quando l’unità interna è accesa e non sono presenti allarmi.

• (Rosso-Marrone):

Uscita 12VDC quando l’unità interna o esterna presenta allarmi.

CONNETTORE CN 70 - Visualizzazione allarme esterno (TCB-KBCN70OAE)

Caratteristiche:

• Impostando il DN code 2A = 0001 (Ingresso errore esterno):

In presenza di un contatto pulito esterno, appare un simbolo di errore sul comando a filo

ma l’unità continua a funzionare. Tale simbolo non viene visualizzato sul comando centralizzato.

CONNETTORE CN 73 - Thermo-off forzato (TCB-KBCN73DEE)

Caratteristiche:

• Chiudendo il contatto pulito, l’unità interna viene forzata in thermo-OFF (setpoint soddisfatto);

l’unità chiude la valvola di refrigerante e la velocità di ventilazione rimane quella in essere.

Alla riapertura del contatto l’unità riprenderà il normale funzionamento.

CONNETTORE CN 80 - Ingresso allarme (L30) e stop forzato (TCB-KBCN80EXE)

Caratteristiche:

• Chiudendo il contatto pulito ininterrottamente per:

- 3 secondi: l’unità interna viene forzata in thermo-OFF (setpoint soddisfatto);

- 1 minuto: Stop forzato dell’unità interna e visualizzazione errore L30 sul comando dell’unità.

• Alla riapertura del contatto l’unità rimane spenta.
