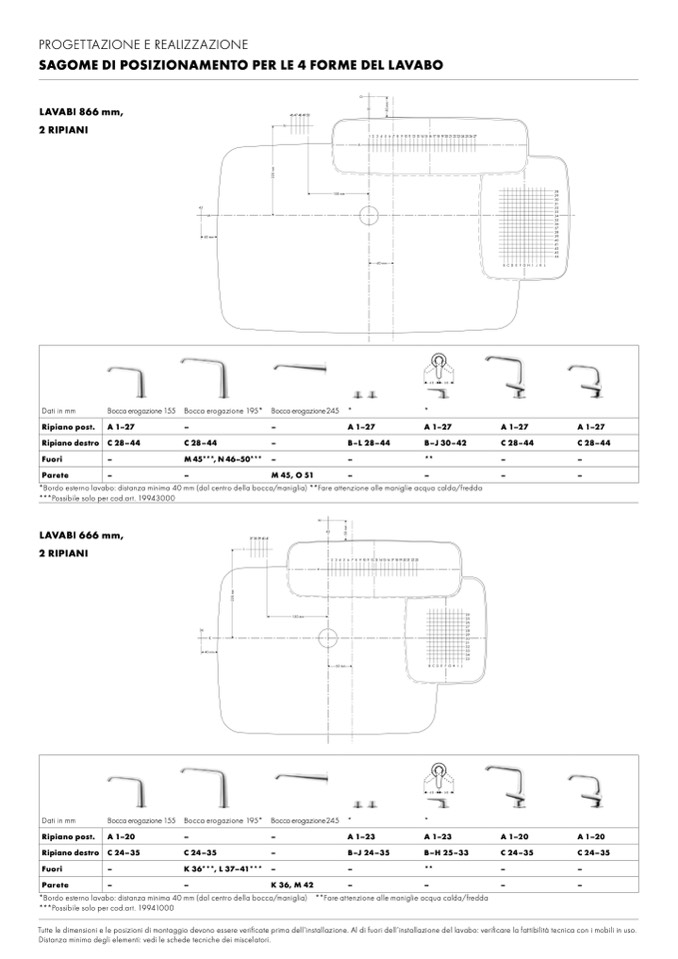

PROGETTAzIONE E REALIzzAzIONE

sAgomE di posizionAmEnto pER LE 4 FoRmE dEL LAVABo

LAVABi 866 mm,

2 RipiAni

Dati in mm

Ripiano post.

Ripiano destro

Fuori

parete

Bocca erogazione 155

A 1–27

c 28–44

–

–

Bocca erogazione 195*

–

c 28–44

m 45***, n 46–50***

–

Bocca erogazione245

–

–

–

m 45, o 51

*

A 1–27

B–L 28–44

–

–

*

A 1–27

B–J 30–42

**

–

A 1–27

c 28–44

–

–

–

–

*Bordo esterno lavabo: distanza minima 40 mm (dal centro della bocca/maniglia) **Fare attenzione alle maniglie acqua calda/fredda

***Possibile solo per cod.art. 19943000

LAVABi 666 mm,

2 RipiAni

Dati in mm

Ripiano post.

Ripiano destro

Fuori

parete

Bocca erogazione 155

A1–20

c 24–35

–

–

Bocca erogazione 195*

–

c 24–35

K 36***, L 37–41***

–

Bocca erogazione245

–

–

–

K 36, m 42

*

A 1–23

B–J 24–35

–

–

*

A 1–23

B–h 25–33

**

–

A 1–2 0

c 24–35

–

–

A 1–2 0

c 24–35

–

–

*Bordo esterno lavabo: distanza minima 40 mm (dal centro della bocca/maniglia) **Fare attenzione alle maniglie acqua calda/fredda

***Possibile solo per cod.art. 19941000

Tutte le dimensioni e le posizioni di montaggio devono essere veri

ficate prima dell’installazione. Al di fuori dell’installazione del lavabo: verificare la fattibilit

à tecnica con i mobili in uso.

Distanza minima degli elementi: vedi le schede tecniche dei miscelatori.

A 1–27

c 28–44
