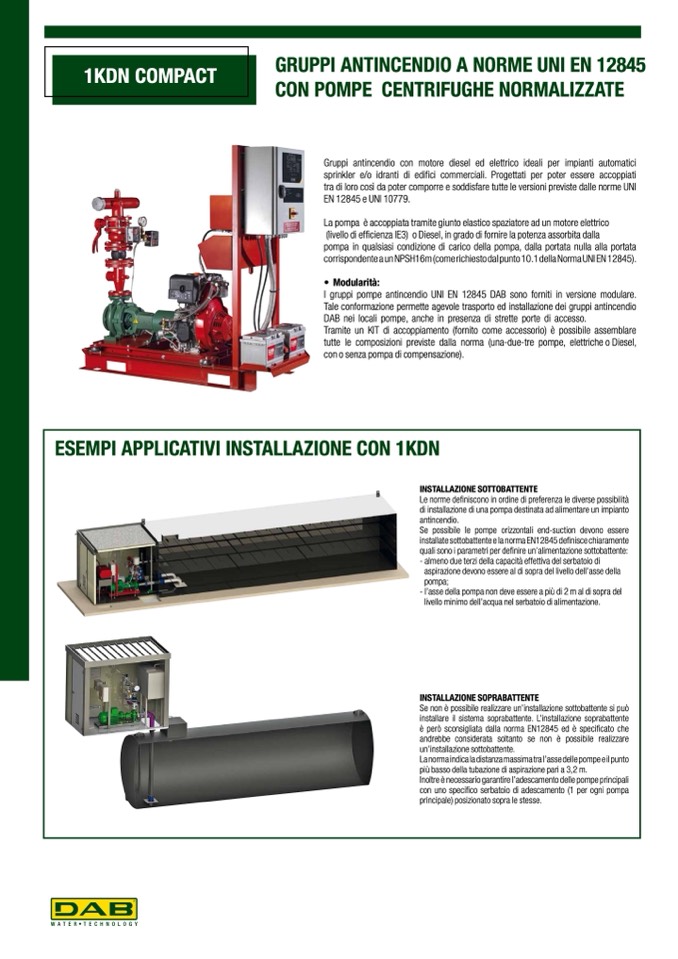

GRUPPI ANTINCENDIO A NORME UNI EN 12845
CON POMPE CENTRIFUGHE NORMALIZZATE
Gruppi antincendio con motore diesel ed elettrico ideali per impianti automatici
sprinkler e/o idranti di edifici commerciali. Progettati per poter essere accoppiati
tra di loro così da poter comporre e soddisfare tutte le versioni previste dalle norme UNI
EN 12845 e UNI 10779.
La pompa è accoppiata tramite giunto elastico spaziatore ad un motore elettrico
(livello di efficienza IE3) o Diesel, in grado di fornire la potenza assorbita dalla
pompa in qualsiasi condizione di carico della pompa, dalla portata nulla alla portata
corrispondente a un NPSH16m (come richiesto dal punto 10.1 della Norma UNI EN 12845).
• Modularità:
I gruppi pompe antincendio UNI EN 12845 DAB sono forniti in versione modulare.
Tale conformazione permette agevole trasporto ed installazione dei gruppi antincendio
DAB nei locali pompe, anche in presenza di strette porte di accesso.
Tramite un KIT di accoppiamento (fornito come accessorio) è possibile assemblare
tutte le composizioni previste dalla norma (una-due-tre pompe, elettriche o Diesel,
con o senza pompa di compensazione).
1KDN COMPACT
ESEMPI APPLICATIVI INSTALLAZIONE CON 1KDN
INSTALLAZIONE SOTTOBATTENTE
Le norme definiscono in ordine di preferenza le diverse possibilità
di installazione di una pompa destinata ad alimentare un impianto
antincendio.
Se possibile le pompe orizzontali end-suction devono essere
installate sottobattente e la norma EN12845 definisce chiaramente
quali sono i parametri per definire un’alimentazione sottobattente:
- almeno due terzi della capacità effettiva del serbatoio di
aspirazione devono essere al di sopra del livello dell’asse della
pompa;
- l’asse della pompa non deve essere a più di 2 m al di sopra del
livello minimo dell’acqua nel serbatoio di alimentazione.
INSTALLAZIONE SOPRABATTENTE
Se non è possibile realizzare un’installazione sottobattente si può
installare il sistema soprabattente. L’installazione soprabattente
è però sconsigliata dalla norma EN12845 ed è specificato che
andrebbe considerata soltanto se non è possibile realizzare
un’installazione sottobattente.
La norma indica la distanza massima tra l’asse delle pompe e il punto
più basso della tubazione di aspirazione pari a 3,2 m.
Inoltre è necessario garantire l’adescamento delle pompe principali
con uno specifico serbatoio di adescamento (1 per ogni pompa
principale) posizionato sopra le stesse.
