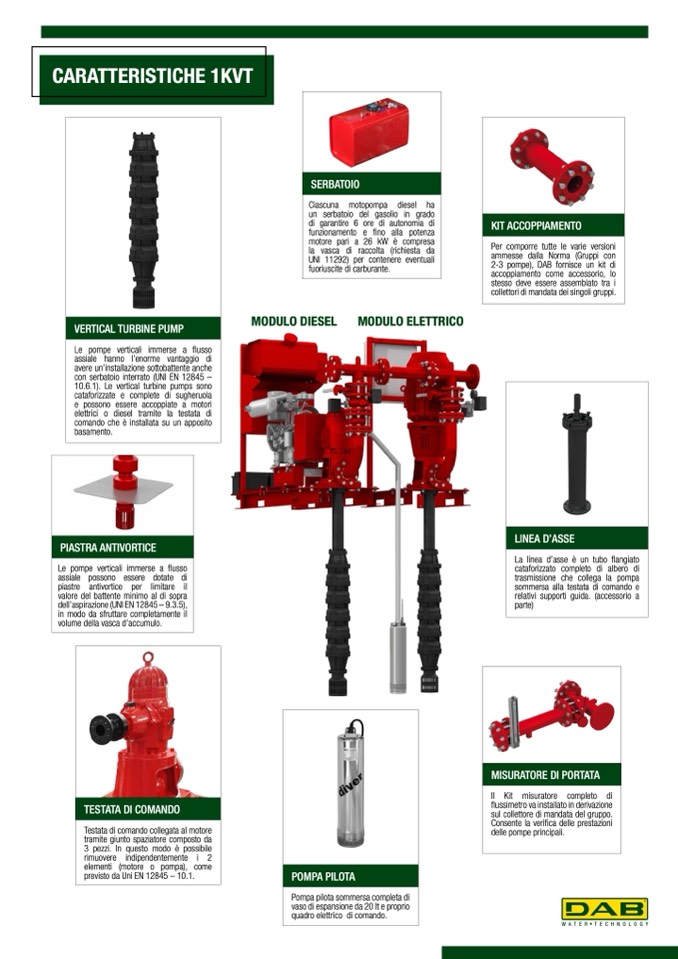

CARATTERISTICHE 1KVT
SERBATOIO
Ciascuna motopompa diesel ha
un serbatoio del gasolio in grado
di garantire 6 ore di autonomia di
funzionamento e fino alla potenza
motore pari a 26 kW è compresa
la vasca di raccolta (richiesta da
UNI 11292) per contenere eventuali
fuoriuscite di carburante.
VERTICAL TURBINE PUMP
Le pompe verticali immerse a flusso
assiale hanno l’enorme vantaggio di
avere un’installazione sottobattente anche
con serbatoio interrato (UNI EN 12845 –
10.6.1). Le vertical turbine pumps sono
cataforizzate e complete di sugheruola
e possono essere accoppiate a motori
elettrici o diesel tramite la testata di
comando che è installata su un apposito
basamento.
KIT ACCOPPIAMENTO
Per comporre tutte le varie versioni
ammesse dalla Norma (Gruppi con
2-3 pompe), DAB fornisce un kit di
accoppiamento come accessorio, lo
stesso deve essere assemblato tra i
collettori di mandata dei singoli gruppi.
MODULO DIESEL
MODULO ELETTRICO
LINEA D’ASSE
La linea d’asse è un tubo flangiato
cataforizzato completo di albero di
trasmissione che collega la pompa
sommersa alla testata di comando e
relativi supporti guida. (accessorio a
parte)
PIASTRA ANTIVORTICE
Le pompe verticali immerse a flusso
assiale possono essere dotate di
piastre antivortice per limitare il
valore del battente minimo al di sopra
dell’aspirazione (UNI EN 12845 – 9.3.5),
in modo da sfruttare completamente il
volume della vasca d’accumulo.
TESTATA DI COMANDO
Testata di comando collegata al motore
tramite giunto spaziatore composto da
3 pezzi. In questo modo è possibile
rimuovere indipendentemente i 2
elementi (motore o pompa), come
previsto da Uni EN 12845 – 10.1.
MISURATORE DI PORTATA
Il Kit misuratore completo di
flussimetro va installato in derivazione
sul collettore di mandata del gruppo.
Consente la verifica delle prestazioni
delle pompe principali.
POMPA PILOTA
Pompa pilota sommersa completa di
vaso di espansione da 20 lt e proprio
quadro elettrico di comando.
