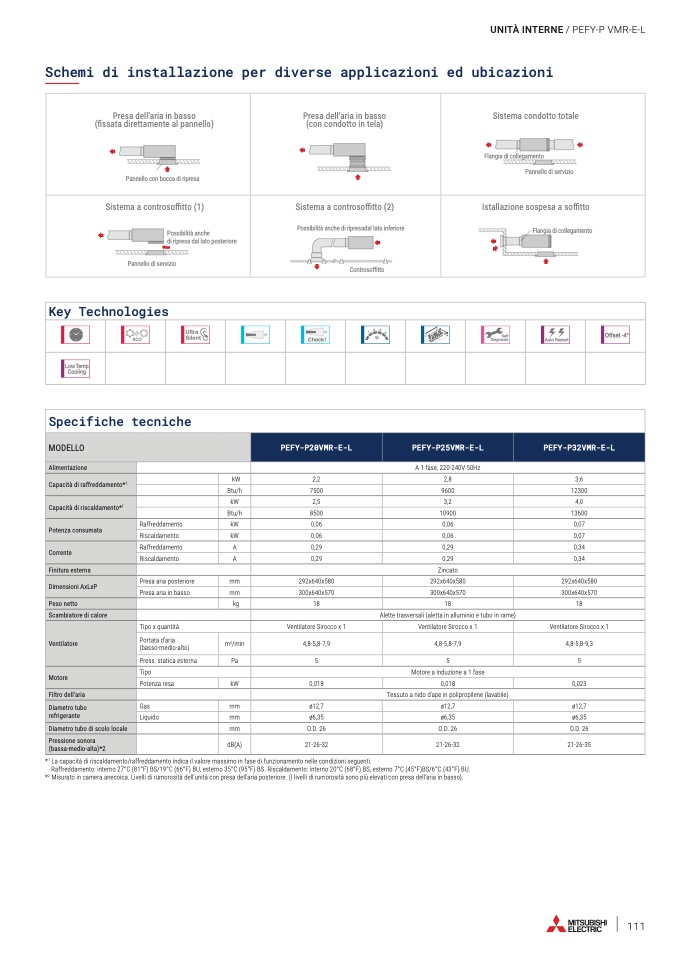

UNITÀ INTERNE / PEFY-P VMR-E-L

Schemi di installazione per diverse applicazioni ed ubicazioni

Presa dell’aria in basso

(fissata direttamente al pannello)

Presa dell’aria in basso

(con condotto in tela)

Sistema a controsoffitto (2)

Possibilità anche di ripresadal lato inferiore

Controsoffitto

Sistema condotto totale

Flangia di collegamento

Pannello di servizio

Istallazione sospesa a soffitto

Pannello con bocca di ripresa

Pannello con bocca di ripresa

Sistema a controsoffitto (1)

Possibilità anche

di ripresa dal lato posteriore

Pannello di servizio

Key Technologies

Specifiche tecniche

Flangia di collegamento

Offset -4°

2

1

3

MODELLO

Alimentazione

Capacità di raffreddamento*

1

Capacità di riscaldamento*

1

Potenza consumata

Corrente

Finitura esterna

Dimensioni AxLxP

Peso netto

Scambiatore di calore

Ventilatore

Motore

Filtro dell’aria

Diametro tubo

refrigerante

Diametro tubo di scolo locale

Pressione sonora

(bassa-medio-alta)*2

Raffreddamento

Riscaldamento

Raffreddamento

Riscaldamento

Presa aria posteriore

Presa aria in basso

Tipo x quantità

Portata d’aria

(basso-medio-alto)

Press. statica esterna

Tipo

Potenza resa

Gas

Liquido

Check!

PEFY-P20VMR-E-L

kW

2,2

Btu/h

7500

kW

2,5

Btu/h

8500

kW

0,06

kW

0,06

A

0,29

A

0,29

mm

292x640x580

mm

300x640x570

kg

18

Ventilatore Sirocco x 1

m

3

/min

4,8-5,8-7,9

Pa

5

kW

0,018

mm

ø12,7

mm

ø6,35

mm

O.D. 26

dB(A)

21-26-32

PEFY-P25VMR-E-L

A 1 fase, 220-240V 50Hz

2,8

9600

3,2

10900

0,06

0,06

0,29

0,29

Zincato

292x640x580

300x640x570

18

Alette trasversali (aletta in alluminio e tubo in rame)

Ventilatore Sirocco x 1

4,8-5,8-7,9

5

Motore a induzione a 1 fase

0,018

Tessuto a nido d’ape in polipropilene (lavabile)

ø12,7

ø6,35

O.D. 26

21-26-32

PEFY-P32VMR-E-L

3,6

12300

4,0

13600

0,07

0,07

0,34

0,34

292x640x580

300x640x570

18

Ventilatore Sirocco x 1

4,8-5,8-9,3

5

0,023

ø12,7

ø6,35

O.D. 26

21-26-35

*

1

La capacità di riscaldamento/raffreddamento indica il valore massimo in fase di funzionamento nelle condizioni seguenti.

Raffreddamento: interno 27°C (81°F) BS/19°C (66°F) BU, esterno 35°C (95°F) BS. Riscaldamento: interno 20°C (68°F) BS, esterno 7°C (45°F)BS/6°C (43°F) BU.

*

2

Misurato in camera anecoica. Livelli di rumorosità dell’unità con presa dell’aria posteriore. (I livelli di rumorosità sono più elevati con presa dell’aria in basso).

111
