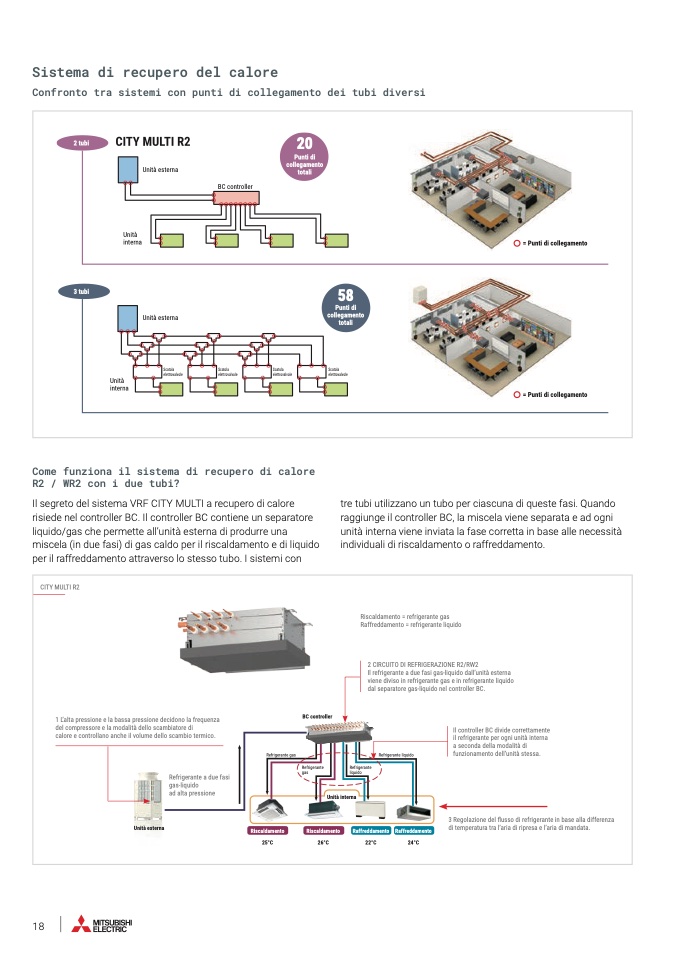

Sistema di recupero del calore
Confronto tra sistemi con punti di collegamento dei tubi diversi
2 tubi
3 tubi
Unità esterna
Unità esterna
Unità
interna
BC controller
20
Punti di
collegamento
totali
58
Punti di
collegamento
totali
Scatola
elettrovalvole
Unità
interna
= Punti di collegamento
Scatola
elettrovalvole
Scatola
elettrovalvole
Scatola
elettrovalvole
= Punti di collegamento
Come funziona il sistema di recupero di calore
R2 / WR2 con i due tubi?
Il segreto del sistema VRF CITY MULTI a recupero di calore
risiede nel controller BC. Il controller BC contiene un separatore
liquido/gas che permette all’unità esterna di produrre una
miscela (in due fasi) di gas caldo per il riscaldamento e di liquido
per il raffreddamento attraverso lo stesso tubo. I sistemi con
tre tubi utilizzano un tubo per ciascuna di queste fasi. Quando
raggiunge il controller BC, la miscela viene separata e ad ogni
unità interna viene inviata la fase corretta in base alle necessità
individuali di riscaldamento o raffreddamento.
CITY MULTI R2
1 L’alta pressione e la bassa pressione decidono la frequenza
del compressore e la modalità dello scambiatore di
calore e controllano anche il volume dello scambio termico.
Riscaldamento = refrigerante gas
Raffreddamento = refrigerante liquido
2 CIRCUITO DI REFRIGERAZIONE R2/RW2
Il refrigerante a due fasi gas-liquido dall’unità esterna
viene diviso in refrigerante gas e in refrigerante liquido
dal separatore gas-liquido nel controller BC.
Refrigerante gas
Riscaldamento
25°C
BC controller
Refrigerante
gas
Refrigerante liquido
Il controller BC divide correttamente
il refrigerante per ogni unità interna
a seconda della modalità di
funzionamento dell’unità stessa.
3 Regolazione del flusso di refrigerante in base alla differenza
di temperatura tra l’aria di ripresa e l’aria di mandata.
Refrigerante a due fasi
gas-liquido
ad alta pressione
Refrigerante
liquido
Unità interna
Unità esterna
Riscaldamento
Raffreddamento
Raffreddamento
26°C
22°C
24°C
