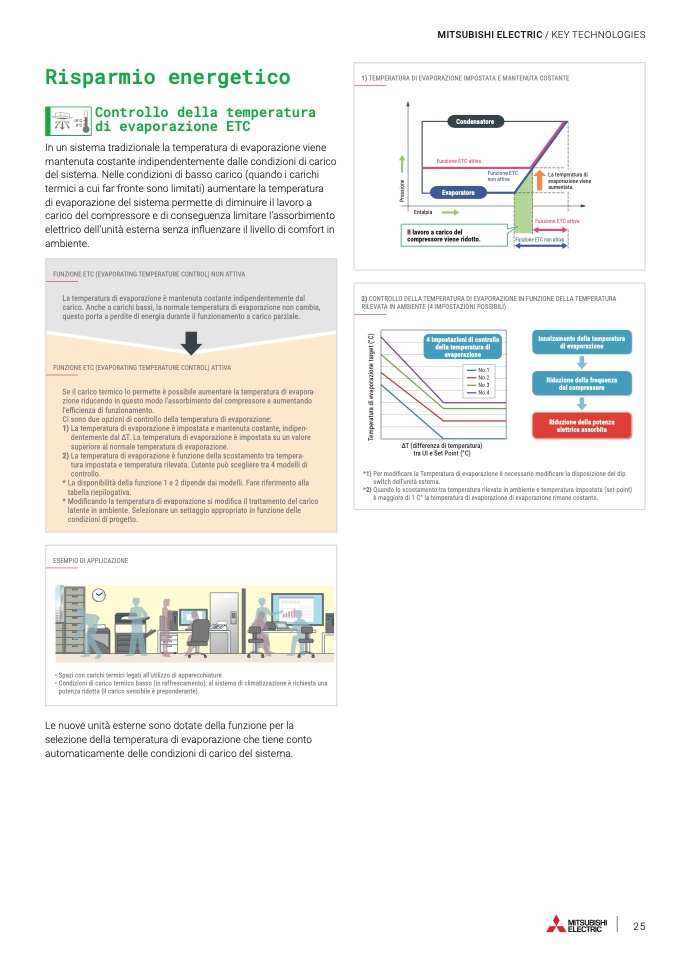

Risparmio energetico
Controllo della temperatura
di evaporazione ETC
In un sistema tradizionale la temperatura di evaporazione viene
mantenuta costante indipendentemente dalle condizioni di carico
del sistema. Nelle condizioni di basso carico (quando i carichi
termici a cui far fronte sono limitati) aumentare la temperatura
di evaporazione del sistema permette di diminuire il lavoro a
carico del compressore e di conseguenza limitare l’assorbimento
elettrico dell’unità esterna senza influenzare il livello di comfort in
ambiente.
MITSUBISHI ELECTRIC / KEY TECHNOLOGIES
1) TEMPERATURA DI EVAPORAZIONE IMPOSTATA E MANTENUTA COSTANTE
Condensatore
Funzione ETC attiva
Funzione ETC
non attiva
La temperatura di
evaporazione viene
aumentata.
Funzione ETC attiva
Evaporatore
Entalpia
Il lavoro a carico del
compressore viene ridotto.
Funzione ETC non attiva
18°C
9°C
FUNZIONE ETC (EVAPORATING TEMPERATURE CONTROL) NON ATTIVA
La temperatura di evaporazione è mantenuta costante indipendentemente dal
carico. Anche a carichi bassi, la normale temperatura di evaporazione non cambia,
questo porta a perdite di energia durante il funzionamento a carico parziale.
FUNZIONE ETC (EVAPORATING TEMPERATURE CONTROL) ATTIVA
Se il carico termico lo permette è possibile aumentare la temperatura di evapora-
zione riducendo in questo modo l’assorbimento del compressore e aumentando
l’efficienza di funzionamento.
Ci sono due opzioni di controllo della temperatura di evaporazione:
1) La temperatura di evaporazione è impostata e mantenuta costante, indipen-
No.1
dentemente dal ΔT. La temperatura di evaporazione è impostata su un valore
No.2
superiore al normale temperat
N
u
o
r
.3
a di evaporazione.
2) La temperatura di evaporazionNeo.4è funzione della scostamento tra tempera-
tura impostata e temperatura rilevata. L’utente può scegliere tra 4 modelli di
controllo.
* La disponibilità della funzione 1 e 2 dipende dai modelli. Fare riferimento alla
tabella riepilogativa.
* Modificando la temperatura di evaporazione si modifica il trattamento del carico
latente in ambiente. Selezionare un settaggio appropriato in funzione delle
condizioni di progetto.
2) CONTROLLO DELLA TEMPERATURA DI EVAPORAZIONE IN FUNZIONE DELLA TEMPERATURA
RILEVATA IN AMBIENTE (4 IMPOSTAZIONI POSSIBILI)
4 impostazioni di controllo
della temperatura di
evaporazione
No.1
No.2
No.3
No.4
Innalzamento della temperatura
di evaporazione
Riduzione della frequenza
del compressore
Riduzione della potenza
elettrica assorbita
ΔT (differenza di temperatura)
tra UI e Set Point (°C)
*1) Per modificare la Temperatura di evaporazione è necessario modificare la disposizione dei dip
switch dell’unità esterna.
*2) Quando lo scostamento tra temperatura rilevata in ambiente e temperatura impostata (set-point)
è maggiore di 1 C° la temperatura di evaporazione di evaporazione rimane costante.
ESEMPIO DI APPLICAZIONE
• Spazi con carichi termici legati all’utilizzo di apparecchiature.
• Condizioni di carico termico basso (in raffrescamento); al sistema di climatizzazione è richiesta una
potenza ridotta (il carico sensibile è preponderante).
Le nuove unità esterne sono dotate della funzione per la
selezione della temperatura di evaporazione che tiene conto
automaticamente delle condizioni di carico del sistema.
