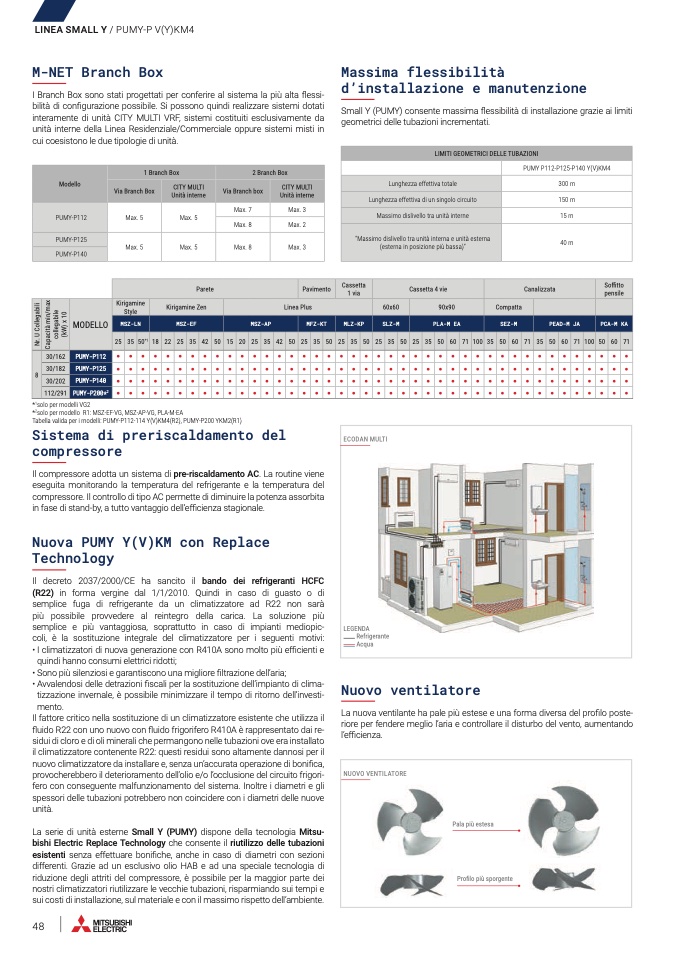

LINEA SMALL Y / PUMY-P V(Y)KM4
M-NET Branch Box
I Branch Box sono stati progettati per conferire al sistema la più alta flessi-
bilità di configurazione possibile. Si possono quindi realizzare sistemi dotati
interamente di unità CITY MULTI VRF, sistemi costituiti esclusivamente da
unità interne della Linea Residenziale/Commerciale oppure sistemi misti in
cui coesistono le due tipologie di unità.
Massima flessibilità
d’installazione e manutenzione
Small Y (PUMY) consente massima flessibilità di installazione grazie ai limiti
geometrici delle tubazioni incrementati.
LIMITI GEOMETRICI DELLE TUBAZIONI
Modello
PUMY-P112
PUMY-P125
PUMY-P140
Via Branch Box
Max. 5
Max. 5
Kirigamine
Style
CITY MULTI
Unità interne
Max. 5
Max. 5
Parete
Kirigamine Zen
MSZ-EF
Via Branch box
Max. 7
Max. 8
Max. 8
MSZ-AP
CITY MULTI
Unità interne
Max. 3
Max. 2
Max. 3
Lunghezza effettiva totale
Lunghezza effettiva di un singolo circuito
Massimo dislivello tra unità interne
“Massimo dislivello tra unità interna e unità esterna
(esterna in posizione più bassa)”
40 m
MSZ-LN
PEAD-M JA
1 Branch Box
2 Branch Box
PUMY P112-P125-P140 Y(V)KM4
300 m
150 m
15 m
Pavimento
Cassetta
1 via
Linea Plus
MFZ-KT
MLZ-KP
Cassetta 4 vie
90x90
PLA-M EA
Canalizzata
Soffitto
pensile
PCA-M KA
60x60
SLZ-M
Compatta
SEZ-M
MODELLO
30/162 PUMY-P112
••••••••••••••••••••••••••••••••••••••••••
8
30/182
PUMY-P125 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
30/202 PUMY-P140
••••••••••••••••••••••••••••••••••••••••••
112/291 PUMY-P200*
2
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
25 35 50
*1
18 22 25 35 42 50 15 20 25 35 42 50 25 35 50 25 35 50 25 35 50 25 35 50 60 71 100 35 50 60 71 35 50 60 71 100 50 60 71
N
r
.
U
C
o
l
l
e
g
a
b
i
l
i
C
a
p
a
c
i
t
a
̀
m
i
n
/
m
a
x
c
o
l
l
e
g
a
b
i
l
e
(
k
W
)
x
1
0
*
1
solo per modelli VG2
*
2
solo per modello R1: MSZ-EF·VG, MSZ-AP·VG, PLA-M·EA
Tabella valida per i modelli: PUMY-P112-114 Y(V)KM4(R2), PUMY-P200 YKM2(R1)
Sistema di preriscaldamento del
compressore
Il compressore adotta un sistema di pre-riscaldamento AC. La routine viene
eseguita monitorando la temperatura del refrigerante e la temperatura del
compressore. Il controllo di tipo AC permette di diminuire la potenza assorbita
in fase di stand-by, a tutto vantaggio dell’efficienza stagionale.
Nuova PUMY Y(V)KM con Replace
Technology
Il decreto 2037/2000/CE ha sancito il bando dei refrigeranti HCFC
(R22) in forma vergine dal 1/1/2010. Quindi in caso di guasto o di
semplice fuga di refrigerante da un climatizzatore ad R22 non sarà
più possibile provvedere al reintegro della carica. La soluzione più
semplice e più vantaggiosa, soprattutto in caso di impianti mediopic-
coli, è la sostituzione integrale del climatizzatore per i seguenti motivi:
• I climatizzatori di nuova generazione con R410A sono molto più efficienti e
quindi hanno consumi elettrici ridotti;
• Sono più silenziosi e garantiscono una migliore filtrazione dell’aria;
• Avvalendosi delle detrazioni fiscali per la sostituzione dell’impianto di clima-
tizzazione invernale,
è possibile minimizzare il tempo di ritorno dell’investi-
mento.
Il fattore critico nella sostituzione di un climatizzatore esistente che utilizza il
fluido R22 con uno nuovo con fluido frigorifero R410A è rappresentato dai re-
sidui di cloro e di oli minerali che permangono nelle tubazioni ove era installato
il climatizzatore contenente R22: questi residui sono altamente dannosi per il
nuovo climatizzatore da installare e, senza un’accurata operazione di bonifica,
provocherebbero il deterioramento dell’olio e/o l’occlusione del circuito frigori-
fero con conseguente malfunzionamento del sistema. Inoltre i diametri e gli
spessori delle tubazioni potrebbero non coincidere con i diametri delle nuove
unità.
La serie di unità esterne Small Y (PUMY) dispone della tecnologia Mitsu-
bishi Electric Replace Technology che consente il riutilizzo delle tubazioni
esistenti senza effettuare bonifiche, anche in caso di diametri con sezioni
differenti. Grazie ad un esclusivo olio HAB e ad una speciale tecnologia di
riduzione degli attriti del compressore, è possibile per la maggior parte dei
nostri climatizzatori riutilizzare le vecchie tubazioni, risparmiando sui tempi e
sui costi di installazione, sul materiale e con il massimo rispetto dell’ambiente.
48
ECODAN MULTI
LEGENDA
Refrigerante
Acqua
Nuovo ventilatore
La nuova ventilante ha pale più estese e una forma diversa del profilo poste-
riore per fendere meglio l’aria e controllare il disturbo del vento, aumentando
l’efficienza.
NUOVO VENTILATORE
Pala più estesa
Profilo più sporgente
