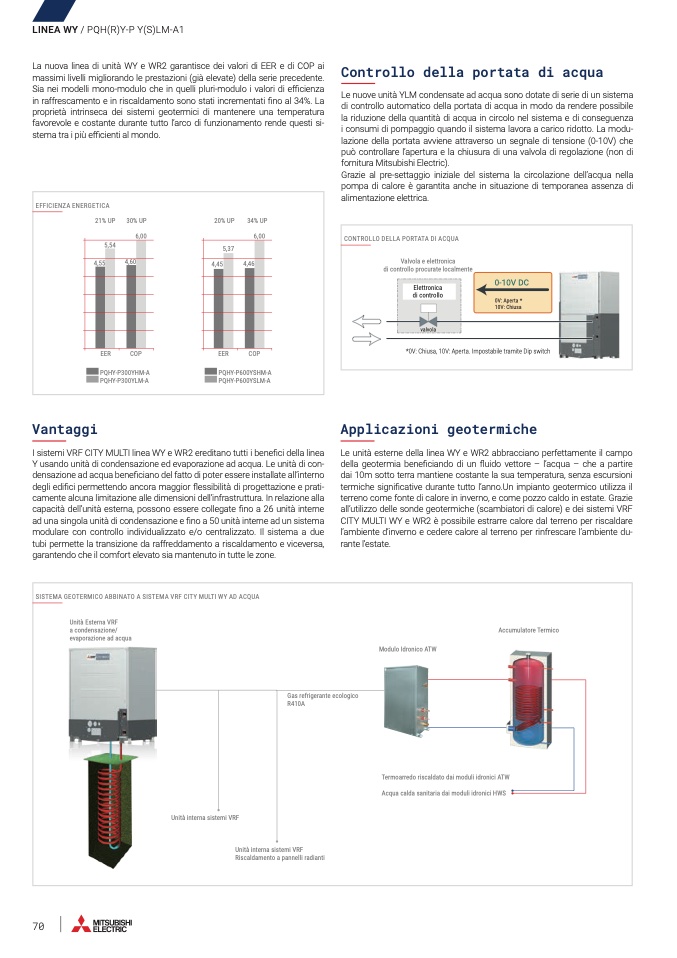

LINEA WY / PQH(R)Y-P Y(S)LM-A1

La nuova linea di unità WY e WR2 garantisce dei valori di EER e di COP ai

massimi livelli migliorando le prestazioni (già elevate) della serie precedente.

Sia nei modelli mono-modulo che in quelli pluri-modulo i valori di efficienza

in raffrescamento e in riscaldamento sono stati incrementati fino al 34%. La

proprietà intrinseca dei sistemi geotermici di mantenere una temperatura

favorevole e costante durante tutto l’arco di funzionamento rende questi si-

stema tra i più efficienti al mondo.

Controllo della portata di acqua

Le nuove unità YLM condensate ad acqua sono dotate di serie di un sistema

di controllo automatico della portata di acqua in modo da rendere possibile

la riduzione della quantità di acqua in circolo nel sistema e di conseguenza

i consumi di pompaggio quando il sistema lavora a carico ridotto. La modu-

lazione della portata avviene attraverso un segnale di tensione (0-10V) che

può controllare l’apertura e la chiusura di una valvola di regolazione (non di

fornitura Mitsubishi Electric).

Grazie al pre-settaggio iniziale del sistema la circolazione dell’acqua nella

pompa di calore è garantita anche in situazione di temporanea assenza di

alimentazione elettrica.

Applicazioni geotermiche

Le unità esterne della linea WY e WR2 abbracciano perfettamente il campo

della geotermia beneficiando di un fluido vettore – l’acqua – che a partire

dai 10m sotto terra mantiene costante la sua temperatura, senza escursioni

termiche significative durante tutto l’anno.Un impianto geotermico utilizza il

terreno come fonte di calore in inverno, e come pozzo caldo in estate. Grazie

all’utilizzo delle sonde geotermiche (scambiatori di calore) e dei sistemi VRF

CITY MULTI WY e WR2 è possibile estrarre calore dal terreno per riscaldare

l’ambiente d’inverno e cedere calore al terreno per rinfrescare l’ambiente du-

rante l’estate.

EFFICIENZA ENERGETICA

21% UP

5,54

4,55

EER

30% UP

6,00

4,60

COP

20% UP

34% UP

6,00

PQHY-P300YHM-A

PQHY-P300YLM-A

5,37

4,45

4,46

EER

COP

PQHY-P600YSHM-A

PQHY-P600YSLM-A

CONTROLLO DELLA PORTATA DI ACQUA

Valvola e elettronica

di controllo procurate localmente

0-10V DC

0V: Aperta *

10V: Chiusa

Elettronica

di controllo

valvola

*0V: Chiusa, 10V: Aperta. Impostabile tramite Dip switch

Vantaggi

I sistemi VRF CITY MULTI linea WY e WR2 ereditano tutti i benefici della linea

Y usando unità di condensazione ed evaporazione ad acqua. Le unità di con-

densazione ad acqua beneficiano del fatto di poter essere installate all’interno

degli edifici permettendo ancora maggior flessibilità di progettazione e prati-

camente alcuna limitazione alle dimensioni dell’infrastruttura. In relazione alla

capacità dell’unità esterna, possono essere collegate fino a 26 unità interne

ad una singola unità di condensazione e fino a 50 unità interne ad un sistema

modulare con controllo individualizzato e/o centralizzato. Il sistema a due

tubi permette la transizione da raffreddamento a riscaldamento e viceversa,

garantendo che il comfort elevato sia mantenuto in tutte le zone.

SISTEMA GEOTERMICO ABBINATO A SISTEMA VRF CITY MULTI WY AD ACQUA

Unità Esterna VRF

a condensazione/

evaporazione ad acqua

Accumulatore Termico

Modulo Idronico ATW

Gas refrigerante ecologico

R410A

Termoarredo riscaldato dai moduli idronici ATW

Acqua calda sanitaria dai moduli idronici HWS

Unità interna sistemi VRF

Unità interna sistemi VRF

Riscaldamento a pannelli radianti
