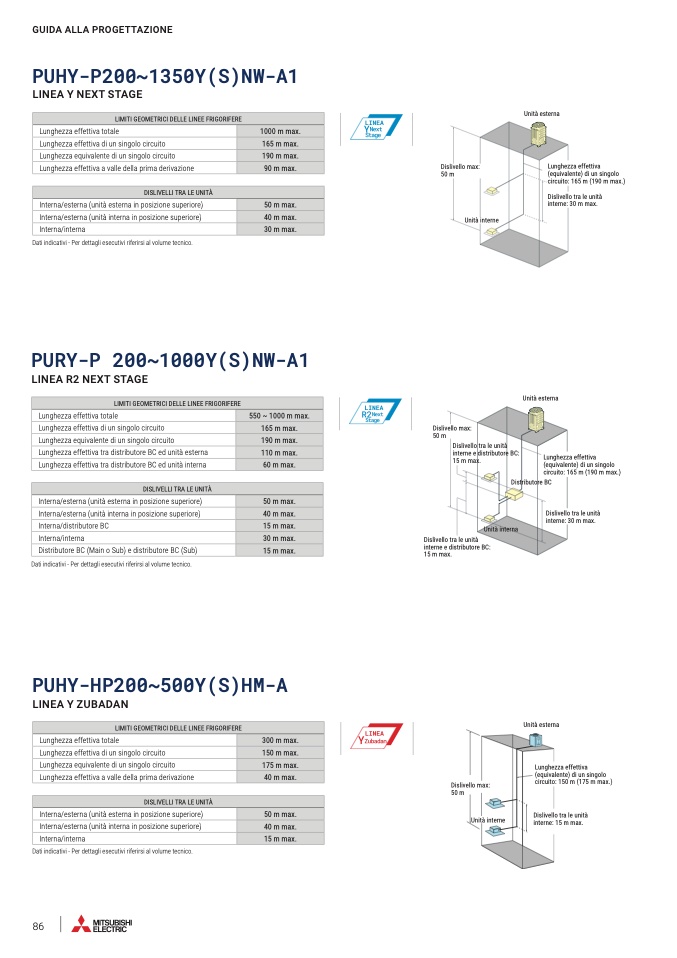

GUIDA ALLA PROGETTAZIONE

PUHY-P200~1350Y(S)NW-A1

LINEA Y NEXT STAGE

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

Lunghezza effettiva di un singolo circuito

Lunghezza equivalente di un singolo circuito

Lunghezza effettiva a valle della prima derivazione

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

Interna/esterna (unità interna in posizione superiore)

Interna/interna

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

1000 m max.

165 m max.

190 m max.

90 m max.

50 m max.

40 m max.

30 m max.

Dislivello max:

50 m

Unità interne

Unità esterna

Lunghezza effettiva

(equivalente) di un singolo

circuito: 165 m (190 m max.)

Dislivello tra le unità

interne: 30 m max.

PURY-P 200~1000Y(S)NW-A1

LINEA R2 NEXT STAGE

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

Lunghezza effettiva di un singolo circuito

Lunghezza equivalente di un singolo circuito

Lunghezza effettiva tra distributore BC ed unità esterna

Lunghezza effettiva tra distributore BC ed unità interna

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

Interna/esterna (unità interna in posizione superiore)

Interna/distributore BC

Interna/interna

Distributore BC (Main o Sub) e distributore BC (Sub)

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

550 ~ 1000 m max.

165 m max.

190 m max.

110 m max.

60 m max.

50 m max.

40 m max.

15 m max.

30 m max.

15 m max.

Dislivello max:

50 m

Unità esterna

Lunghezza effettiva

(equivalente) di un singolo

circuito: 165 m (190 m max.)

PUHY-HP200~500Y(S)HM-A

LINEA Y ZUBADAN

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

Lunghezza effettiva di un singolo circuito

Lunghezza equivalente di un singolo circuito

Lunghezza effettiva a valle della prima derivazione

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

Interna/esterna (unità interna in posizione superiore)

Interna/interna

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

300 m max.

150 m max.

175 m max.

40 m max.

50 m max.

40 m max.

15 m max.

Dislivello max:

50 m

Unità interne

Unità esterna

Lunghezza effettiva

(equivalente) di un singolo

circuito: 150 m (175 m max.)

Dislivello tra le unità

interne: 15 m max.

86

Dislivello tra le unità

interne e distributore BC:

15 m max.

Unità interna

Dislivello tra le unità

interne e distributore BC:

15 m max.

interne: 30 m max.

Distributore BC

Dislivello tra le unità
