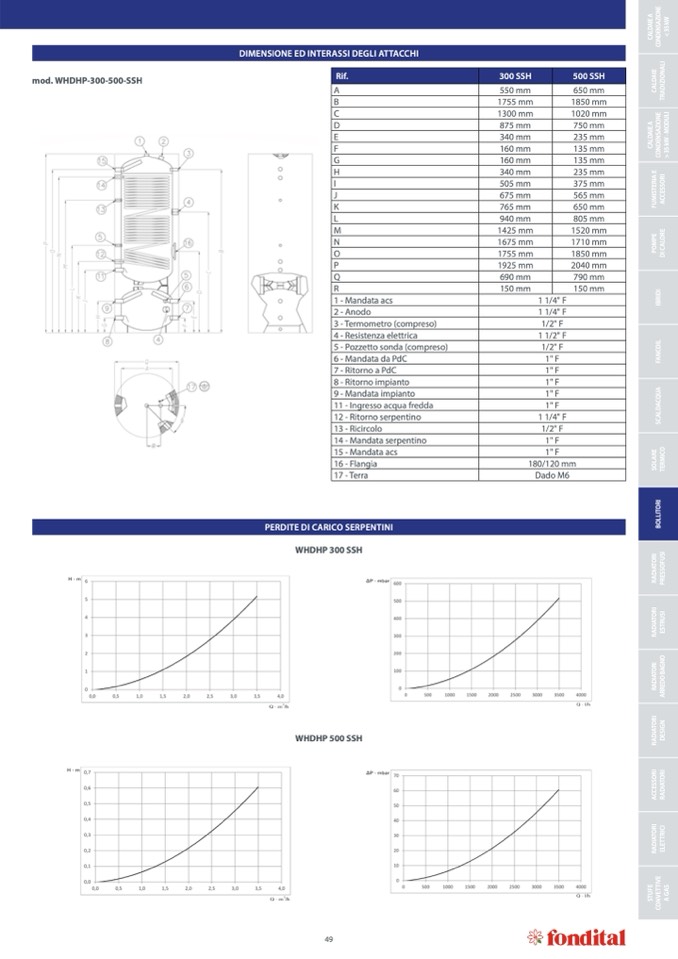

DIMENSIONE ED INTERASSI DEGLI ATTACCHI

Rif.

300 SSH

500 SSH

mod. WHDHP-300-500-SSH

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

1 - Mandata acs

2 - Anodo

3 - Termometro (compreso)

4 - Resistenza elettrica

5 - Pozzetto sonda (compreso)

6 - Mandata da PdC

7 - Ritorno a PdC

8 - Ritorno impianto

9 - Mandata impianto

11 - Ingresso acqua fredda

12 - Ritorno serpentino

13 - Ricircolo

14 - Mandata serpentino

15 - Mandata acs

16 - Flangia

17 - Terra

PERDITE DI CARICO SERPENTINI

WHDHP 300 SSH

550 mm

1755 mm

1300 mm

875 mm

340 mm

160 mm

160 mm

340 mm

505 mm

675 mm

765 mm

940 mm

1425 mm

1675 mm

1755 mm

1925 mm

690 mm

150 mm

650 mm

1850 mm

1020 mm

750 mm

235 mm

135 mm

135 mm

235 mm

375 mm

565 mm

650 mm

805 mm

1520 mm

1710 mm

1850 mm

2040 mm

790 mm

150 mm

1 1/4" F

1 1/4" F

1/2" F

1 1/2" F

1/2" F

1" F

1" F

1" F

1" F

1" F

1 1/4" F

1/2" F

1" F

1" F

180/120 mm

Dado M6

WHDHP 500 SSH
