Rif.

A

mm

1835

B

mm

1761

C

mm

1262

mm

1311

D

mm

200

E

mm

547

F

mm

700

G

mm

640

H

mm

222

I

mm

160

L

mm

140

M

mm

834

mm

883

N

mm

435

Con modulo CH KR 45 – 60 – 85

Con modulo CH KR 115 - 150

Distanza massima raccomandata per minimizzare perdite di carico

Quota con Kit staffe scambiatore (non incluse nel pacchetto)

Quota dalla base dello scambiatore (senza kit staffe)

Con modulo CH KR 45 – 60 – 85

Con modulo CH KR 115 - 150

1

Mandata generatore CH KR (con tronchetto sicurezze INAIL)

2

Ritorno generatore CH KR

3

Scambiatore a piastre ispezionabili (non incluso nel pacchetto)

4

Mandata circuito primario

5

Mandata circuito secondario

6

Ritorno circuito secondario

7

Ritorno circuito primario

8

Kit staffe scambiatore (non incluse nel pacchetto)

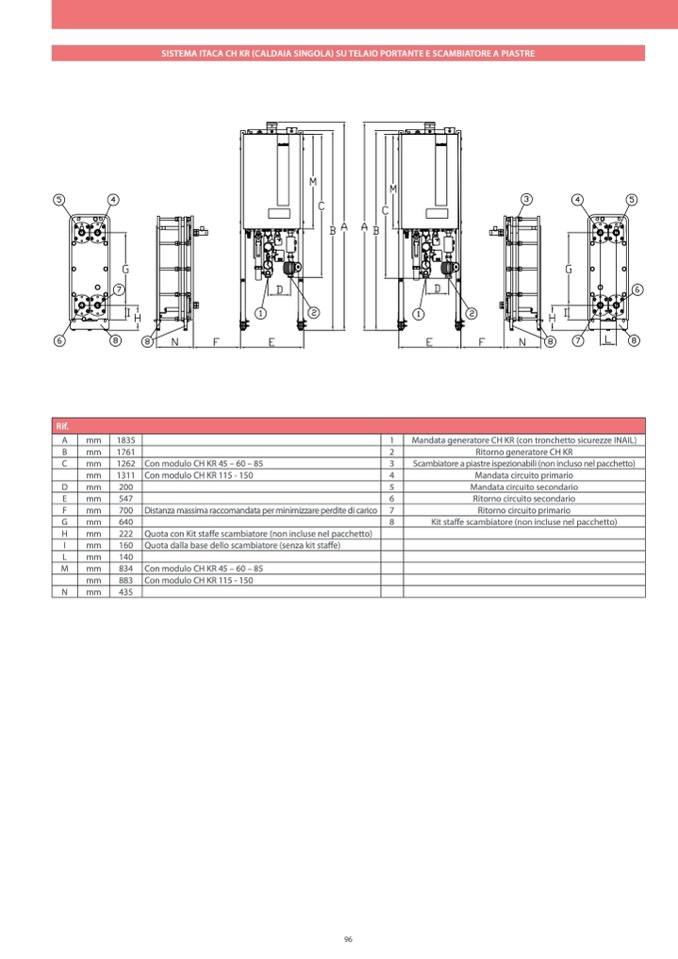

SISTEMA ITACA CH KR (CALDAIA SINGOLA) SU TELAIO PORTANTE E SCAMBIATORE A PIASTRE
