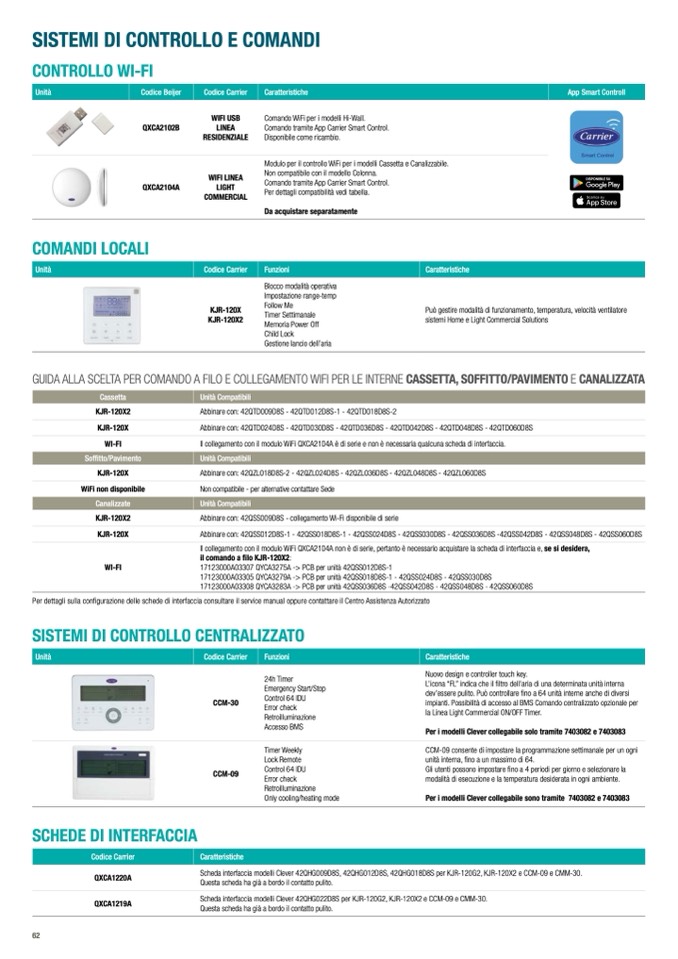

SISTEMI DI CONTROLLO E COMANDI
CONTROLLO WI-FI
QXCA2102B
QXCA2104A
COMANDI LOCALI
WIFI USB
LINEA
RESIDENZIALE
WIFI LINEA
LIGHT
COMMERCIAL
KJR-120X
KJR-120X2
Comando WiFi per i modelli Hi-Wall.
Comando tramite App Carrier Smart Control.
Disponibile come ricambio.
Modulo per il controllo WiFi per i modelli Cassetta e Canalizzabile.
Non compatibile con il modello Colonna.
Comando tramite App Carrier Smart Control.
Per dettagli compatibilità vedi tabella.
Unità
Codice Beijer
Codice Carrier
Caratteristiche
App Smart Controll
Da acquistare separatamente
Blocco modalità operativa
Impostazione range-temp
Follow Me
Timer Settimanale
Memoria Power Off
Child Lock
Gestione lancio dell’aria
Può gestire modalità di funzionamento, temperatura, velocità ventilatore
sistemi Home e Light Commercial Solutions
Unità
Codice Carrier
Funzioni
Caratteristiche
GUIDA ALLA SCELTA PER COMANDO A FILO E COLLEGAMENTO WIFI PER LE INTERNE CASSETTA, SOFFITTO/PAVIMENTO E CANALIZZATA
Cassetta
Unità Compatibili
KJR-120X2
KJR-120X
WI-FI
KJR-120X
WiFi non disponibile
KJR-120X2
KJR-120X
WI-FI
Abbinare con: 42QTD009D8S - 42QTD012D8S-1 - 42QTD018D8S-2
Abbinare con: 42QTD024D8S - 42QTD030D8S - 42QTD036D8S - 42QTD042D8S - 42QTD048D8S - 42QTD060D8S
Il collegamento con il modulo WiFi QXCA2104A è di serie e non è necessaria qualcuna scheda di interfaccia.
Abbinare con: 42QZL018D8S-2 - 42QZL024D8S - 42QZL036D8S - 42QZL048D8S - 42QZL060D8S
Non compatibile - per alternative contattare Sede
Abbinare con: 42QSS009D8S - collegamento Wi-Fi disponibile di serie
Abbinare con: 42QSS012D8S-1 - 42QSS018D8S-1 - 42QSS024D8S - 42QSS030D8S - 42QSS036D8S -42QSS042D8S - 42QSS048D8S - 42QSS060D8S
Il collegamento con il modulo WiFi QXCA2104A non è di serie, pertanto è necessario acquistare la scheda di interfaccia e, se si desidera,
il comando a filo KJR-120X2:
17123000A03307 QYCA3275A -> PCB per unità 42QSS012D8S-1
17123000A03305 QYCA3279A -> PCB per unità 42QSS018D8S-1 - 42QSS024D8S - 42QSS030D8S
Soffitto/Pavimento
Unità Compatibili
Canalizzate
Unità Compatibili
17123000A03308 QYCA3283A -> PCB per unità 42QSS036D8S -42QSS042D8S - 42QSS048D8S - 42QSS060D8S
Per dettagli sulla configurazione delle schede di interfaccia consultare il service manual oppure contattare il Centro Assistenza Autorizzato
SISTEMI DI CONTROLLO CENTRALIZZATO
Unità
Codice Carrier
Funzioni
Caratteristiche
24h Timer
Emergency Start/Stop
Control 64 IDU
Nuovo design e controller touch key.
L’icona “FL” indica che il filtro dell’aria di una determinata unità interna
dev’essere pulito. Può controllare fino a 64 unità interne anche di diversi
impianti. Possibilità di accesso al BMS Comando centralizzato opzionale per
la Linea Light Commercial ON/OFF Timer.
Per i modelli Clever collegabile solo tramite 7403082 e 7403083
CCM-09 consente di impostare la programmazione settimanale per un ogni
unità interna, fino a un massimo di 64.
Gli utenti possono impostare fino a 4 periodi per giorno e selezionare la
modalità di esecuzione e la temperatura desiderata in ogni ambiente.
Per i modelli Clever collegabile sono tramite 7403082 e 7403083
CCM-30
Error check
Retroilluminazione
CCM-09
Accesso BMS
Timer Weekly
Lock Remote
Control 64 IDU
Error check
Retroilluminazione
Only cooling/heating mode
SCHEDE DI INTERFACCIA
QXCA1220A
QXCA1219A
Scheda interfaccia modelli Clever 42QHG009D8S, 42QHG012D8S, 42QHG018D8S per KJR-120G2, KJR-120X2 e CCM-09 e CMM-30.
Questa scheda ha già a bordo il contatto pulito.
Scheda interfaccia modelli Clever 42QHG022D8S per KJR-120G2, KJR-120X2 e CCM-09 e CMM-30.
Questa scheda ha già a bordo il contatto pulito.
Codice Carrier
Caratteristiche
