70

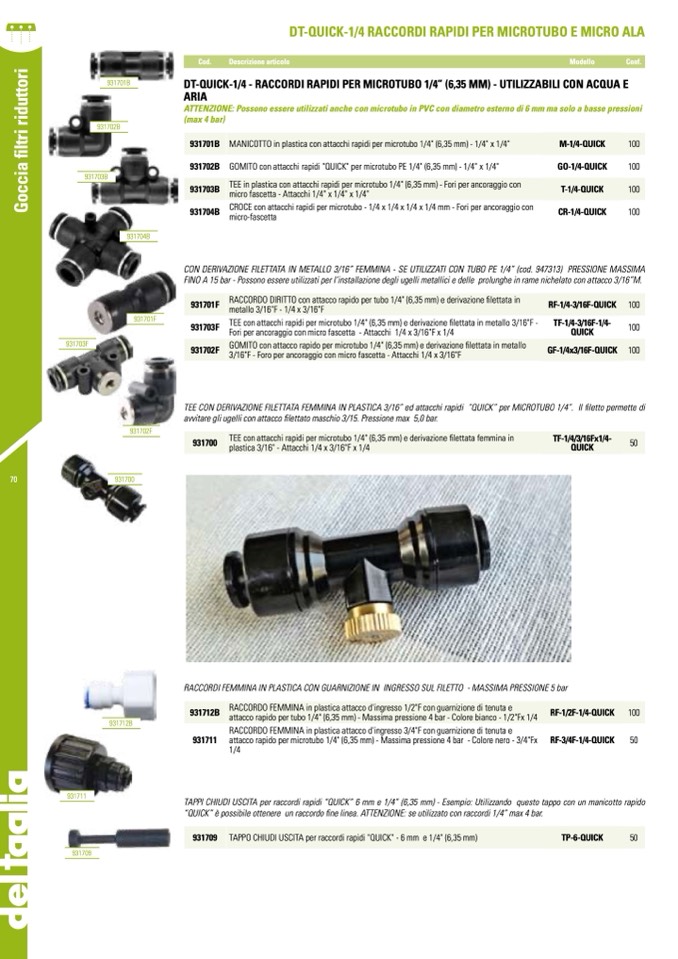

DT-QUICK-1/4 RACCORDI RAPIDI PER MICROTUBO E MICRO ALA

DT-QUICK-1/4 - RACCORDI RAPIDI PER MICROTUBO 1/4” (6,35 MM) - UTILIZZABILI CON ACQUA E

ARIA

ATTENZIONE: Possono essere utilizzati anche con microtubo in PVC con diametro esterno di 6 mm ma solo a basse pressioni

(max 4 bar)

931702B GOMITO con attacchi rapidi "QUICK" per microtubo PE 1/4" (6,35 mm) - 1/4" x 1/4"

GO-1/4-QUICK

100

931704B

CROCE con attacchi rapidi per microtubo - 1/4 x 1/4 x 1/4 x 1/4 mm - Fori per ancoraggio con

CR-1/4-QUICK

100

micro-fascetta

¶

CON DERIVAZIONE FILETTATA IN METALLO 3/16” FEMMINA - SE UTILIZZATI CON TUBO PE 1/4” (cod. 947313) PRESSIONE MASSIMA

FINO A 15 bar - Possono essere utilizzati per l’installazione degli ugelli metallici e delle prolunghe in rame nichelato con attacco 3/16”M.

931703F

TEE con attacchi rapidi per microtubo 1/4" (6,35 mm) e derivazione filettata in metallo 3/16"F -

TF-1/4-3/16F-1/4-

100

Fori per ancoraggio con micro fascetta - Attacchi 1/4 x 3/16"F x 1/4

QUICK

¶

TEE CON DERIVAZIONE FILETTATA FEMMINA IN PLASTICA 3/16” ed attacchi rapidi “QUICK” per MICROTUBO 1/4”. Il filetto permette di

avvitare gli ugelli con attacco

filettato maschio 3/15. Pressione max 5,0 bar.

RACCORDI FEMMINA IN PLASTICA CON GUARNIZIONE IN INGRESSO SUL FILETTO - MASSIMA PRESSIONE 5 bar

RACCORDO FEMMINA in plastica attacco d'ingresso 3/4"F con guarnizione di tenuta e

attacco rapido per microtubo 1/4" (6,35 mm) - Massima pressione 4 bar - Colore nero - 3/4"Fx RF-3/4F-1/4-QUICK

50

1/4

¶

TAPPI CHIUDI USCITA per raccordi rapidi “QUICK” 6 mm e 1/4” (6,35 mm) - Esempio: Utilizzando questo tappo con un manicotto rapido

“QUICK” è possibile ottenere un raccordo fine linea. ATTENZIONE: se utilizzato con raccordi 1/4” max 4 bar.

¶

¶

Cod.

Descrizione articolo

Modello

Conf.

931701B

931702B

931703B

931701B

MANICOTTO in plastica con attacchi rapidi per microtubo 1/4" (6,35 mm) - 1/4" x 1/4"

M-1/4-QUICK

100

931703B

TEE in plastica con attacchi rapidi per microtubo 1/4" (6,35 mm) - Fori per ancoraggio con

micro fascetta - Attacchi 1/4" x 1/4" x 1/4"

T-1/4-QUICK

100

G

o

c

c

i

a

f

i

l

t

r

i

r

i

d

u

t

t

o

r

i

931701F

RACCORDO DIRITTO con attacco rapido per tubo 1/4" (6,35 mm) e derivazione

filettata in

metallo 3/16"F - 1/4 x 3/16"F

RF-1/4-3/16F-QUICK

100

931702F

GOMITO con attacco rapido per microtubo 1/4" (6,35 mm) e derivazione

filettata in metallo

3/16"F - Foro per ancoraggio con micro fascetta - Attacchi 1/4 x 3/16"F

GF-1/4x3/16F-QUICK

100

931703F

931704B

931701F

931702F

931700

931700

TEE con attacchi rapidi per microtubo 1/4" (6,35 mm) e derivazione filettata femmina in

plastica 3/16" - Attacchi 1/4 x 3/16"F x 1/4

TF-1/4/3/16Fx1/4-

QUICK

50

931712B

RACCORDO FEMMINA in plastica attacco d'ingresso 1/2"F con guarnizione di tenuta e

attacco rapido per tubo 1/4" (6,35 mm) - Massima pressione 4 bar - Colore bianco - 1/2"Fx 1/4

RF-1/2F-1/4-QUICK

100

931711

931712B

931711

931709

931709

TAPPO CHIUDI USCITA per raccordi rapidi "QUICK" - 6 mm e 1/4" (6,35 mm)

TP-6-QUICK

50
