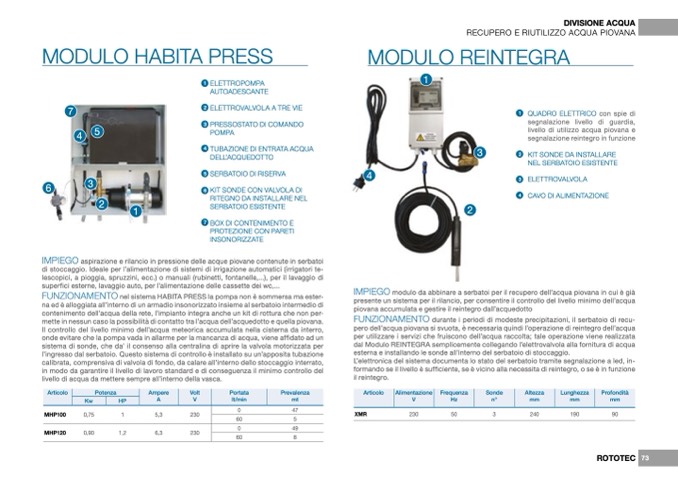

MODULO HABITA PRESS

DIVISIONE ACQUA

RECUPERO E RIUTILIZZO ACQUA PIOVANA

MODULO REINTEGRA

1

ELETTROPOMPA

AUTOADESCANTE

2

ELETTROVALVOLA A TRE VIE

3

PRESSOSTATO DI COMANDO

POMPA

4

TUBAZIONE DI ENTRATA ACQUA

DELL’ACQUEDOTTO

5

SERBATOIO DI RISERVA

6

KIT SONDE CON VALVOLA DI

RITEGNO DA INSTALLARE NEL

SERBATOIO ESISTENTE

7

BOX DI CONTENIMENTO E

PROTEZIONE CON PARETI

INSONORIZZATE

1

7

4

6

3

5

2

1

4

1

QUADRO ELETTRICO con spie di

segnalazione livello di guardia,

livello di utilizzo acqua piovana e

segnalazione reintegro in funzione

3

2

KIT SONDE DA INSTALLARE

NEL SERBATOIO ESISTENTE

3

ELETTROVALVOLA

4

CAVO DI ALIMENTAZIONE

2

IMPIEGO aspirazione e rilancio in pressione delle acque piovane contenute in serbatoi

di stoccaggio. Ideale per l’alimentazione di sistemi di irrigazione automatici (irrigatori te-

lescopici, a pioggia, spruzzini, ecc.) o manuali (rubinetti, fontanelle,...), per il lavaggio di

superfici esterne, lavaggio auto, per l’alimentazione delle cassette dei wc,...

FUNZIONAMENTO nel sistema HABITA PRESS la pompa non

è sommersa ma ester-

na ed è alloggiata all’interno di un armadio insonorizzato insieme al serbatoio intermedio di

contenimento dell’acqua della rete, l’impianto integra anche un kit di rottura che non per-

mette in nessun caso la possibilità di contatto tra l’acqua dell’acquedotto e quella piovana.

Il controllo del livello minimo dell’acqua meteorica accumulata nella cisterna da interro,

onde evitare che la pompa vada in allarme per la mancanza di acqua, viene affidato ad un

sistema di sonde, che da’ il consenso alla centralina di aprire la valvola motorizzata per

l’ingresso dal serbatoio. Questo sistema di controllo è installato su un’apposita tubazione

calibrata, comprensiva di valvola di fondo, da calare all’interno dello stoccaggio interrato,

in modo da garantire il livello di lavoro standard e di conseguenza il minimo controllo del

livello di acqua da mettere sempre all’interno della vasca.

MHP100

0,75

MHP120

0,90

IMPIEGO modulo da abbinare a serbatoi per il recupero dell’acqua piovana in cui è già

presente un sistema per il rilancio, per consentire il controllo del livello minimo dell’acqua

piovana accumulata e gestire il reintegro dall’acquedotto

FUNZIONAMENTO durante i periodi di modeste precipitazioni, il serbatoio di recu-

pero dell’acqua piovana si svuota, è necessaria quindi l’operazione di reintegro dell’acqua

per utilizzare i servizi che fruiscono dell’acqua raccolta; tale operazione viene realizzata

dal Modulo REINTEGRA semplicemente collegando l’elettrovalvola alla fornitura di acqua

esterna e installando le sonde all’interno del serbatoio di stoccaggio.

L’elettronica del sistema documenta lo stato del serbatoio tramite segnalazione a led, in-

formando se il livello è sufficiente, se è vicino alla necessita di reintegro, o se è in funzione

il reintegro.

Articolo

Potenza

Ampere

A

Volt

V

Portata

lt/min

Prevalenza

mt

Kw

HP

Articolo

Alimentazione

V

Frequenza

Hz

Sonde

n°

Altezza

mm

Lunghezza

mm

Profondità

mm

1

5,3

1,2

6,3

230

0

49

60

8

230

0

47

60

5

XMR

230

50

3

240

190

90

ROTOTEC

73
