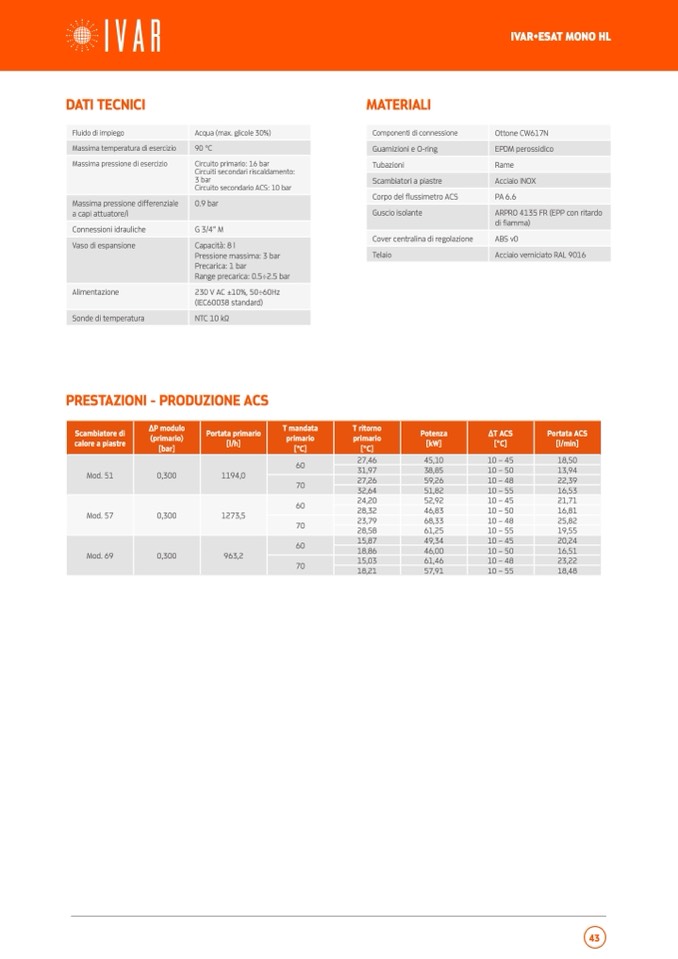

IVAR•ESAT MONO HL
DATI TECNICI
MATERIALI
Fluido di impiego
Acqua (max. glicole 30%)
Massima temperatura di esercizio
90 °C
Massima pressione di esercizio
Circuito primario: 16 bar
Circuiti secondari riscaldamento:
3 bar
Circuito secondario ACS: 10 bar
Massima pressione differenziale
a capi attuatore/i
0.9 bar
Connessioni idrauliche
G 3/4” M
Vaso di espansione
Capacit
à: 8 l
Pressione massima: 3 bar
Precarica: 1 bar
Range precarica: 0.5÷2.5 bar
Alimentazione
230 V AC ±10%, 50÷60Hz
(IEC60038 standard)
Sonde di temperatura
NTC 10 kΩ
Componenti di connessione
Ottone CW617N
Guarnizioni e O-ring
EPDM perossidico
Tubazioni
Rame
Scambiatori a piastre
Acciaio INOX
Corpo del flussimetro ACS
PA 6.6
Guscio isolante
ARPRO 4135 FR (EPP con ritardo
di fiamma)
Cover centralina di regolazione
ABS v0
Telaio
Acciaio verniciato RAL 9016
PRESTAZIONI - PRODUZIONE ACS
Scambiatore di
calore a piastre
∆P modulo
(primario)
[bar]
Portata primario
[l/h]
T mandata
primario
[°C]
T ritorno
primario
[°C]
Potenza
[kW]
∆T ACS
[°C]
Portata ACS
[l/min]
Mod. 51
0,300
1194,0
60
27,46
45,10
10 – 45
18,50
31,97
38,85
10 – 50
13,94
70
27,26
59,26
10 – 48
22,39
32,64
51,82
10 – 55
16,53
Mod. 57
0,300
1273,5
60
24,20
52,92
10 – 45
21,71
28,32
46,83
10 – 50
16,81
70
23,79
68,33
10 – 48
25,82
28,58
61,25
10 – 55
19,55
Mod. 69
0,300
963,2
60
15,87
49,34
10 – 45
20,24
18,86
46,00
10 – 50
16,51
70
15,03
61,46
10 – 48
23,22
18,21
57,91
10 – 55
18,48
