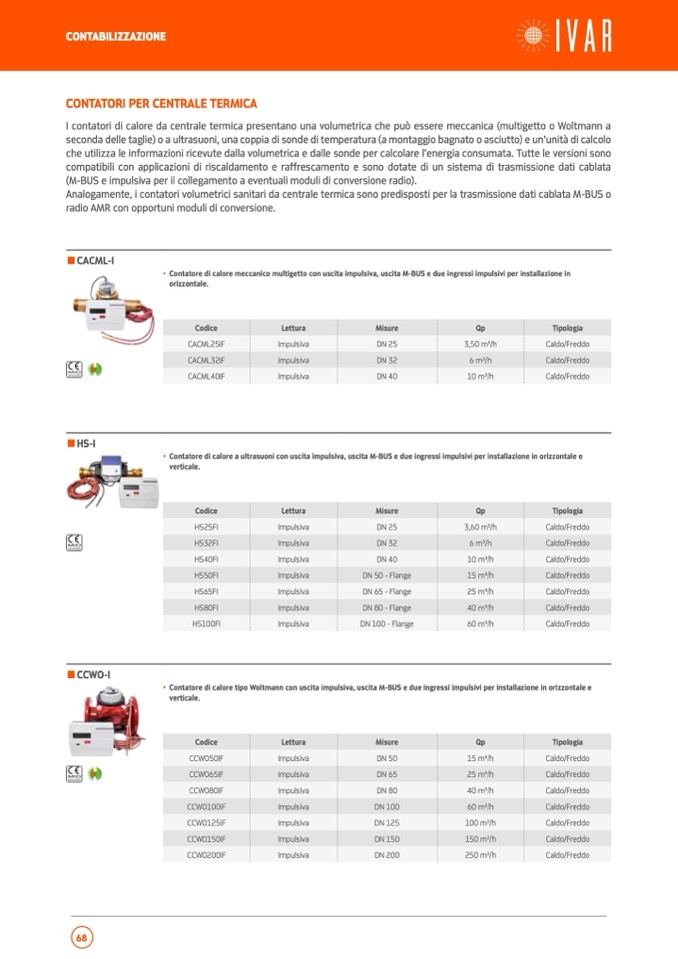

CONTABILIZZAZIONE

CONTATORI PER CENTRALE TERMICA

I contatori di calore da centrale termica presentano una volumetrica che pu

ò essere meccanica (multigetto o Woltmann a

seconda delle taglie) o a ultrasuoni, una coppia di sonde di temperatura (a montaggio bagnato o asciutto) e un’unità di calcolo

che utilizza le informazioni ricevute dalla volumetrica e dalle sonde per calcolare l’energia consumata. Tutte le versioni sono

compatibili con applicazioni di riscaldamento e raffrescamento e sono dotate di un sistema di trasmissione dati cablata

(M-BUS e impulsiva per il collegamento a eventuali moduli di conversione radio).

Analogamente, i contatori volumetrici sanitari da centrale termica sono predisposti per la trasmissione dati cablata M-BUS o

radio AMR con opportuni moduli di conversione.

CACML-I

HS-I

• Contatore di calore meccanico multigetto con uscita impulsiva, uscita M-BUS e due ingressi impulsivi per installazione in

orizzontale.

Codice

Lettura

Misure

Qp

Tipologia

CACML25IF

Impulsiva

DN 25

3,50 m3/h

Caldo/Freddo

CACML32IF

Impulsiva

DN 32

6 m3/h

Caldo/Freddo

CACML40IF

Impulsiva

DN 40

10 m3/h

Caldo/Freddo

• Contatore di calore a ultrasuoni con uscita impulsiva, uscita M-BUS e due ingressi impulsivi per installazione in orizzontale e

verticale.

Codice

Lettura

Misure

Qp

Tipologia

HS25FI

Impulsiva

DN 25

3,60 m3/h

Caldo/Freddo

HS32FI

Impulsiva

DN 32

6 m3/h

Caldo/Freddo

HS40FI

Impulsiva

DN 40

10 m3/h

Caldo/Freddo

HS50FI

Impulsiva

DN 50 - Flange

15 m3/h

Caldo/Freddo

HS65FI

Impulsiva

DN 65 - Flange

25 m3/h

Caldo/Freddo

HS80FI

Impulsiva

DN 80 - Flange

40 m3/h

Caldo/Freddo

HS100FI

Impulsiva

DN 100 - Flange

60 m3/h

Caldo/Freddo

CCWO-I

• Contatore di calore tipo Woltmann con uscita impulsiva, uscita M-BUS e due ingressi impulsivi per installazione in orizzontale e

verticale.

Codice

Lettura

Misure

Qp

Tipologia

CCWO50IF

Impulsiva

DN 50

15 m3/h

Caldo/Freddo

CCWO65IF

Impulsiva

DN 65

25 m3/h

Caldo/Freddo

CCWO80IF

Impulsiva

DN 80

40 m3/h

Caldo/Freddo

CCWO100IF

Impulsiva

DN 100

60 m3/h

Caldo/Freddo

CCWO125IF

Impulsiva

DN 125

100 m3/h

Caldo/Freddo

CCWO150IF

Impulsiva

DN 150

150 m3/h

Caldo/Freddo

CCWO200IF

Impulsiva

DN 200

250 m3/h

Caldo/Freddo

68
