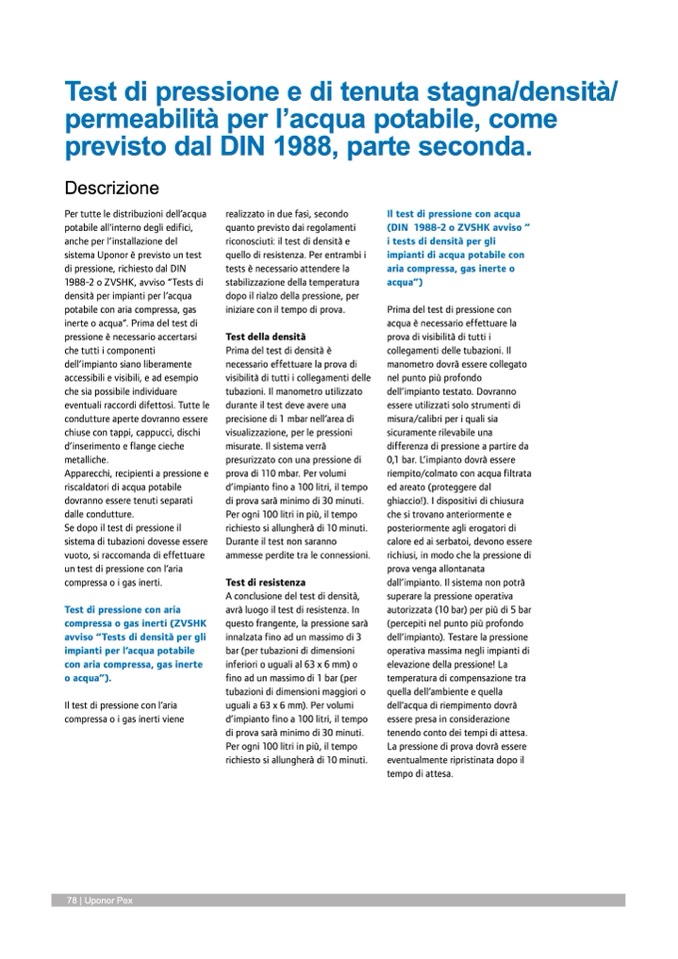

Test di pressione e di tenuta stagna/densità/
permeabilità per l’acqua potabile, come
previsto dal DIN 1988, parte seconda.
Descrizione
Per tutte le distribuzioni dell’acqua
potabile all'interno degli edifici,
anche per l’installazione del
sistema Uponor è previsto un test
di pressione, richiesto dal DIN
1988-2 o ZVSHK, avviso “Tests di
densità per impianti per l’acqua
potabile con aria compressa, gas
inerte o acqua”. Prima del test di
pressione è necessario accertarsi
che tutti i componenti
dell’impianto siano liberamente
accessibili e visibili, e ad esempio
che sia possibile individuare
eventuali raccordi difettosi. Tutte le
condutture aperte dovranno essere
chiuse con tappi, cappucci, dischi
d’inserimento e flange cieche
metalliche.
Apparecchi, recipienti a pressione e
riscaldatori di acqua potabile
dovranno essere tenuti separati
dalle condutture.
Se dopo il test di pressione il
sistema di tubazioni dovesse essere
vuoto, si raccomanda di effettuare
un test di pressione con l’aria
compressa o i gas inerti.
Test di pressione con aria
compressa o gas inerti (ZVSHK
avviso “Tests di densità per gli
impianti per l’acqua potabile
con aria compressa, gas inerte
o acqua”).
Il test di pressione con l’aria
compressa o i gas inerti viene
realizzato in due fasi, secondo
quanto previsto dai regolamenti
riconosciuti: il test di densità e
quello di resistenza. Per entrambi i
tests è necessario attendere la
stabilizzazione della temperatura
dopo il rialzo della pressione, per
iniziare con il tempo di prova.
Test della densità
Prima del test di densità è
necessario effettuare la prova di
visibilità di tutti i collegamenti delle
tubazioni. Il manometro utilizzato
durante il test deve avere una
precisione di 1 mbar nell’area di
visualizzazione, per le pressioni
misurate. Il sistema verrà
presurizzato con una pressione di
prova di 110 mbar. Per volumi
d’impianto fino a 100 litri, il tempo
di prova sarà minimo di 30 minuti.
Per ogni 100 litri in più, il tempo
richiesto si allungherà di 10 minuti.
Durante il test non saranno
ammesse perdite tra le connessioni.
Test di resistenza
A conclusione del test di densità,
avrà luogo il test di resistenza. In
questo frangente, la pressione sarà
innalzata fino ad un massimo di 3
bar (per tubazioni di dimensioni
inferiori o uguali al 63 x 6 mm) o
fino ad un massimo di 1 bar (per
tubazioni di dimensioni maggiori o
uguali a 63 x 6 mm). Per volumi
d’impianto fino a 100 litri, il tempo
di prova sarà minimo di 30 minuti.
Per ogni 100 litri in più, il tempo
richiesto si allungherà di 10 minuti.
Il test di pressione con acqua
(DIN 1988-2 o ZVSHK avviso “
i tests di densità per gli
impianti di acqua potabile con
aria compressa, gas inerte o
acqua”)
Prima del test di pressione con
acqua è necessario effettuare la
prova di visibilità di tutti i
collegamenti delle tubazioni. Il
manometro dovrà essere collegato
nel punto più profondo
dell’impianto testato. Dovranno
essere utilizzati solo strumenti di
misura/calibri per i quali sia
sicuramente rilevabile una
differenza di pressione a partire da
0,1 bar. L’impianto dovrà essere
riempito/colmato con acqua filtrata
ed areato (proteggere dal
ghiaccio!). I dispositivi di chiusura
che si trovano anteriormente e
posteriormente agli erogatori di
calore ed ai serbatoi, devono essere
richiusi, in modo che la pressione di
prova venga allontanata
dall’impianto. Il sistema non potrà
superare la pressione operativa
autorizzata (10 bar) per più di 5 bar
(percepiti nel punto più profondo
dell’impianto). Testare la pressione
operativa massima negli impianti di
elevazione della pressione! La
temperatura di compensazione tra
quella dell’ambiente e quella
dell’acqua di riempimento dovrà
essere presa in considerazione
tenendo conto dei tempi di attesa.
La pressione di prova dovrà essere
eventualmente ripristinata dopo il
tempo di attesa.
