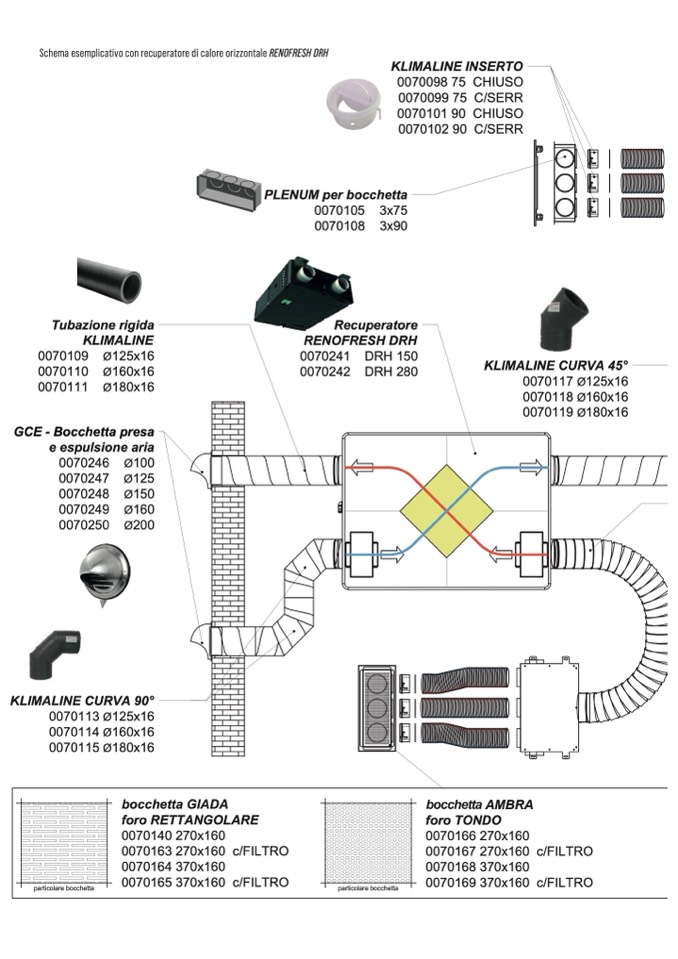

Schema esemplicativo con recuperatore di calore orizzontale RENOFRESH DRH

KLIMALINE INSERTO

0070098 75 CHIUSO

0070099 75 C/SERR

0070101 90 CHIUSO

0070102 90 C/SERR

Tubazione rigida

KLIMALINE

0070109 Ø125x16

0070110 Ø160x16

0070111 Ø180x16

GCE - Bocchetta presa

e espulsione aria

0070246 Ø100

0070247 Ø125

0070248 Ø150

0070249 Ø160

0070250 Ø200

KLIMALINE CURVA 90°

0070113 Ø125x16

0070114 Ø160x16

0070115 Ø180x16

PLENUM per bocchetta

0070105 3x75

0070108 3x90

Recuperatore

RENOFRESH DRH

0070241 DRH 150

0070242 DRH 280

KLIMALINE CURVA 45°

0070117 Ø125x16

0070118 Ø160x16

0070119 Ø180x16

T

S

0

0

0

particolare bocchetta

bocchetta GIADA

foro RETTANGOLARE

0070140 270x160

0070163 270x160 c/FILTRO

0070164 370x160

0070165 370x160 c/FILTRO

particolare bocchetta

AMBRA

foro TONDO

0070166 270x160

0070167 270x160 c/FILTRO

0070168 370x160

0070169 370x160 c/FILTRO
