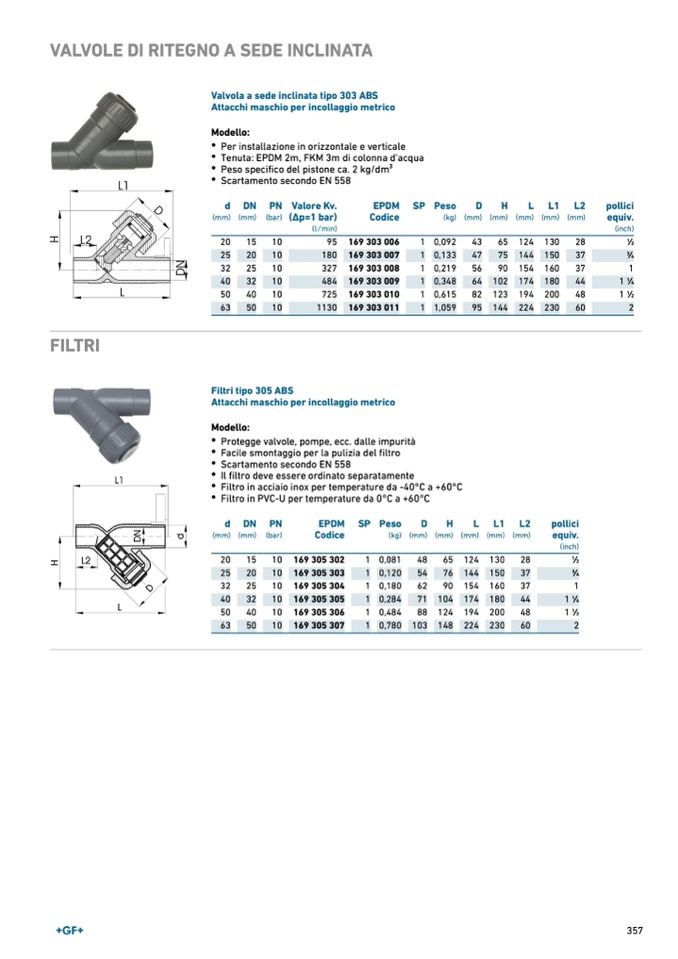

VALVOLE DI RITEGNO A SEDE INCLINATA
Valvola a sede inclinata tipo 303 ABS
Attacchi maschio per incollaggio metrico
Modello:
•
Per installazione in orizzontale e verticale
•
Tenuta: EPDM 2m, FKM 3m di colonna d'acqua
•
Peso specifico del pistone ca. 2 kg/dm3
•
Scartamento secondo EN 558
d DN PN
(mm) (mm) (bar)
20
15
10
25
20
10
32
25
10
40
32
10
50
40
10
63
50
10
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
95
180
327
484
725
1130
EPDM SP
Codice
169 303 006
1
169 303 007
1
169 303 008
1
169 303 009
1
169 303 010
1
169 303 011
1
Peso
D
(kg) (mm)
0,092
43
0,133
47
0,219
56
0,348
64
0,615
82
1,059
95
H
L
(mm) (mm)
65 124
75 144
90 154
102 174
123 194
144 224
L1 L2
(mm) (mm)
130
28
150
37
160
37
180
44
200
48
230
60
pollici
equiv.
(inch)
1
∕
2
3
∕
4
1
1
1
∕
4
1
1
∕
2
2
FILTRI
Filtri tipo 305 ABS
Attacchi maschio per incollaggio metrico
Modello:
•
Protegge valvole, pompe, ecc. dalle impurità
•
Facile smontaggio per la pulizia del filtro
•
Scartamento secondo EN 558
•
Il filtro deve essere ordinato separatamente
•
Filtro in acciaio inox per temperature da -40°C a +60°C
•
Filtro in PVC-U per temperature da 0°C a +60°C
d
D
N
PN
(mm) (mm) (bar)
20
15
10
25
20
10
32
25
10
40
32
10
50
40
10
63
50
10
EPD
M
SPPeso
D
H
L
L
1
L2
pollici
Codice
169 305 302
169 305 303
169 305 304
169 305 305
169 305 306
169 305 307
(kg) (mm)
(mm) (mm) (mm) (mm)
equiv.
(inch)
1
∕
2
3
∕
4
1
1
1
∕
4
1
1
∕
2
2
1 0,081
1 0,120
1 0,180
1 0,284
1 0,484
48
65 124 130
28
54
76 144 150
37
62
90 154 160
37
71 104 174 180
44
88 124 194 200
48
1 0,780 103 148 224 230
60
357
