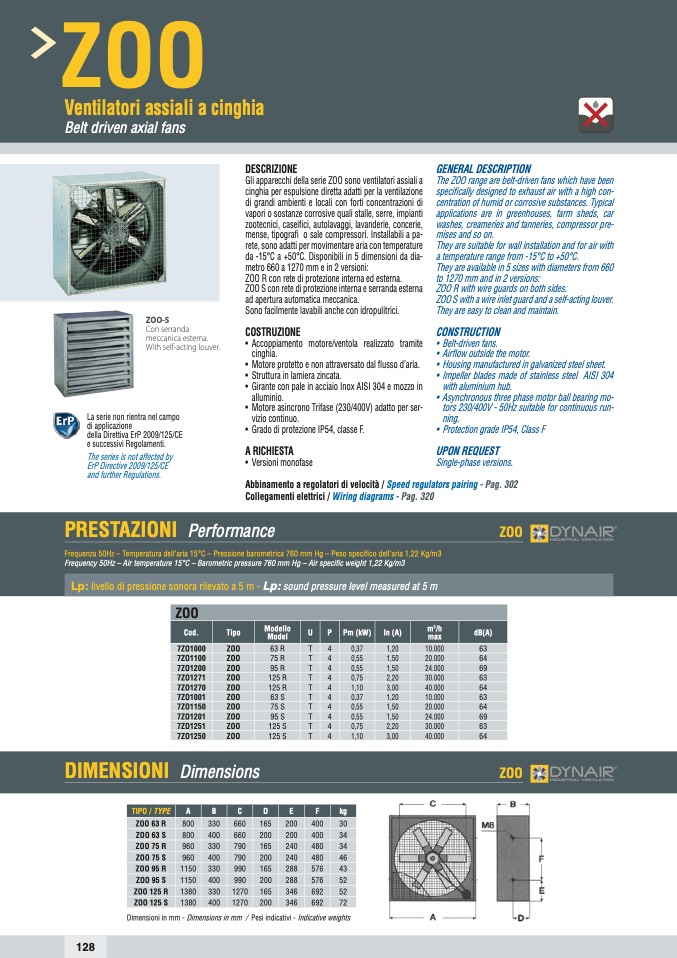

ZOO
Ventilatori assiali a cinghia
Belt driven axial fans
ZOO-S
Con serranda
meccanica esterna.
With self-acting louver.
La serie non rientra nel campo
di applicazione
della Direttiva ErP 2009/125/CE
e successivi Regolamenti.
The series is not affected by
ErP Directive 2009/125/CE
and further Regulations.
DESCRIZIONE
Gli apparecchi della serie ZOO sono ventilatori assiali a
cinghia per espulsione diretta adatti per la ventilazione
di grandi ambienti e locali con forti concentrazioni di
vapori o sostanze corrosive quali stalle, serre, impianti
zootecnici, caseifici, autolavaggi, lavanderie, concerie,
mense, tipografi o sale compressori. Installabili a pa-
rete, sono adatti per movimentare aria con temperature
da -15°C a +50°C. Disponibili in 5 dimensioni da dia-
metro 660 a 1270 mm e in 2 versioni:
ZOO R con rete di protezione interna ed esterna.
ZOO S con rete di protezione interna e serranda esterna
ad apertura automatica meccanica.
Sono facilmente lavabili anche con idropulitrici.
COSTRUZIONE
• Accoppiamento motore/ventola realizzato tramite
cinghia.
• Motore protetto e non attraversato dal flusso d’aria.
• Struttura in lamiera zincata.
• Girante con pale in acciaio Inox AISI 304 e mozzo in
alluminio.
• Motore asincrono Trifase (230/400V) adatto per ser-
vizio continuo.
• Grado di protezione IP54, classe F.
A RICHIESTA
• Versioni monofase
GENERAL DESCRIPTION
The ZOO range are belt-driven fans which have been
specifically designed to exhaust air with a high con-
centration of humid or corrosive substances. Typical
applications are in greenhouses, farm sheds, car
washes, creameries and tanneries, compressor pre-
mises and so on.
They are suitable for wall installation and for air with
a temperature range from -15°C to +50°C.
They are available in 5 sizes with diameters from 660
to 1270 mm and in 2 versions:
ZOO R with wire guards on both sides.
ZOO S with a wire inlet guard and a self-acting louver.
They are easy to clean and maintain.
CONSTRUCTION
• Belt-driven fans.
• Airflow outside the motor.
• Housing manufactured in galvanized steel sheet.
• Impeller blades made of stainless steel AISI 304
with aluminium hub.
• Asynchronous three phase motor ball bearing mo-
tors 230/400V - 50Hz suitable for continuous run-
ning.
• Protection grade IP54, Class F
UPON REQUEST
Single-phase versions.
Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302
Collegamenti elettrici / Wiring diagrams - Pag. 320
PRESTAZIONI Performance
ZOO
Frequenza 50Hz – Temperatura dell’aria 15°C – Pressione barometrica 760 mm Hg – Peso speci
fico dell’aria 1,22 Kg/m3
Frequency 50Hz – Air temperature 15°C – Barometric pressure 760 mm Hg – Air specific weight 1,22 Kg/m3
Lp:
livello di pressione sonora rilevato a 5 m -
Lp:
sound pressure level measured at 5 m
ZOO
Cod. Tipo
Modello
Model
U P Pm (kW) In (A)
m
3
/h
max
dB(A)
7ZO1000 ZOO
63 R T 4 0,37 1,20
10.000
63
7ZO1100 ZOO
75 R
T 4 0,55 1,50
20.000
64
7ZO1200 ZOO
95 R T 4 0,55 1,50
24.000
69
7ZO1271 ZOO
125 R
T 4 0,75 2,20
30.000
63
7ZO1270 ZOO
125 R
T 4 1,10 3,00
40.000
64
7ZO1001 ZOO
63 S T 4 0,37 1,20
10.000
63
7ZO1150 ZOO
75 S
T 4 0,55 1,50
20.000
64
7ZO1201 ZOO
95 S
T 4 0,55 1,50
24.000
69
7ZO1251 ZOO
125 S T 4 0,75 2,20
30.000
63
7ZO1250 ZOO
125 S
T 4 1,10 3,00
40.000
64
DIMENSIONI Dimensions
ZOO
TIPO / TYPE
A B C
D E
F
kg
ZOO 63 R
800
330 660
165
200
400
30
ZOO 63 S
800 400 660
200 200
400
34
ZOO 75 R
960
330 790
165
240
480
34
ZOO 75 S
960
400 790
200
240
480
46
ZOO 95 R
1150 330 990
165 288
576
43
ZOO 95 S
1150
400 990
200
288
576
52
ZOO 125 R
1380 330 1270
165 346
692
52
ZOO 125 S
1380
400 1270
200
346
692
72
Dimensioni in mm - Dimensions in mm / Pesi indicativi - Indicative weights
