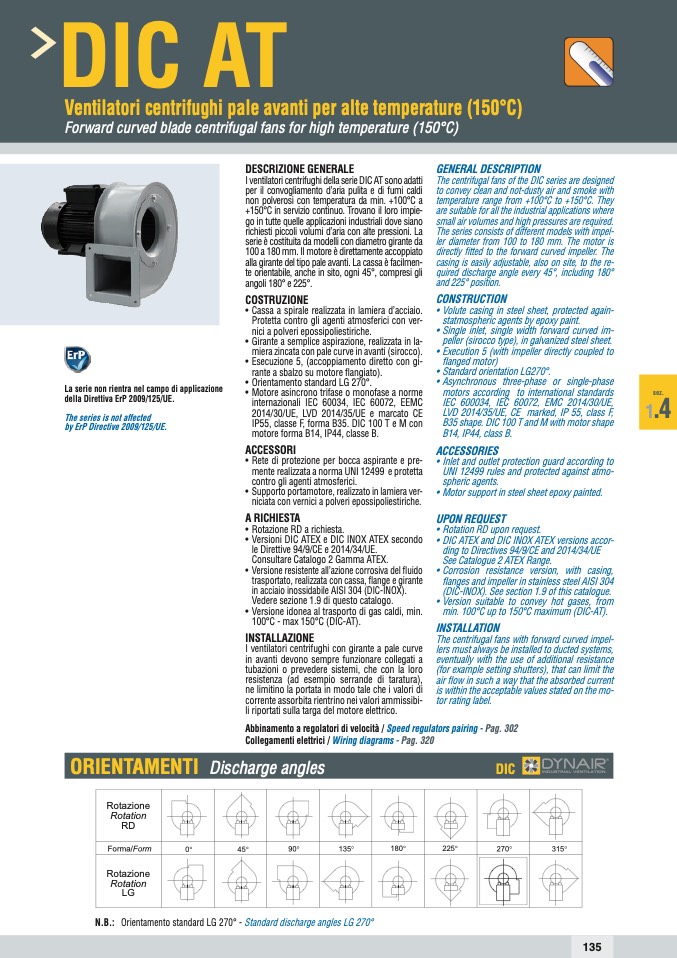

DIC AT

Ventilatori centrifughi pale avanti per alte temperature (150°C)

Forward curved blade centrifugal fans for high temperature (150°C)

La serie non rientra nel campo di applicazione

della Direttiva ErP 2009/125/UE.

The series is not affected

by ErP Directive 2009/125/UE.

DESCRIZIONE GENERALE

I ventilatori centrifughi della serie DIC AT sono adatti

per il convogliamento d’aria pulita e di fumi caldi

non polverosi con temperatura da min. +100°C a

+150°C in servizio continuo. Trovano il loro impie-

go in tutte quelle applicazioni industriali dove siano

richiesti piccoli volumi d’aria con alte pressioni. La

serie è costituita da modelli con diametro girante da

100 a 180 mm. Il motore è direttamente accoppiato

alla girante del tipo pale avanti. La cassa è facilmen-

te orientabile, anche in sito, ogni 45°, compresi gli

angoli 180° e 225°.

COSTRUZIONE

• Cassa a spirale realizzata in lamiera d’acciaio.

Protetta contro gli agenti atmosferici con ver-

nici a polveri epossipoliestiriche.

• Girante a semplice aspirazione, realizzata in la-

miera zincata con pale curve in avanti (sirocco).

• Esecuzione 5, (accoppiamento diretto con gi-

rante a sbalzo su motore flangiato).

• Orientamento standard LG 270°.

• Motore asincrono trifase o monofase a norme

internazionali IEC 60034, IEC 60072, EEMC

2014/30/UE, LVD 2014/35/UE e marcato CE

IP55, classe F, forma B35. DIC 100 T e M con

motore forma B14, IP44, classe B.

ACCESSORI

• Rete di protezione per bocca aspirante e pre-

mente realizzata a norma UNI 12499 e protetta

contro gli agenti atmosferici.

• Supporto portamotore, realizzato in lamiera ver-

niciata con vernici a polveri epossipoliestiriche.

A RICHIESTA

• Rotazione RD a richiesta.

• Versioni DIC ATEX e DIC INOX ATEX secondo

le Direttive 94/9/CE e 2014/34/UE.

Consultare Catalogo 2 Gamma ATEX.

• Versione resistente all’azione corrosiva del fluido

trasportato, realizzata con cassa, flange e girante

in acciaio inossidabile AISI 304 (DIC-INOX).

Vedere sezione 1.9 di questo catalogo.

• Versione idonea al trasporto di gas caldi, min.

100°C - max 150°C (DIC-AT).

INSTALLAZIONE

I ventilatori centrifughi con girante a pale curve

in avanti devono sempre funzionare collegati a

tubazioni o prevedere sistemi, che con la loro

resistenza (ad esempio serrande di taratura),

ne limitino la portata in modo tale che i valori di

corrente assorbita rientrino nei valori ammissibi-

li riportati sulla targa del motore elettrico.

GENERAL DESCRIPTION

The centrifugal fans of the DIC series are designed

to convey clean and not-dusty air and smoke with

temperature range from +100°C to +150°C. They

are suitable for all the industrial applications where

small air volumes and high pressures are required.

The series consists of different models with impel-

ler diameter from 100 to 180 mm. The motor is

directly fitted to the forward curved impeller. The

casing is easily adjustable, also on site, to the re-

quired discharge angle every 45°, including 180°

and 225° position.

CONSTRUCTION

• Volute casing in steel sheet, protected again-

statmospheric agents by epoxy paint.

• Single inlet, single width forward curved im-

peller (sirocco type), in galvanized steel sheet.

• Execution 5 (with impeller directly coupled to

flanged motor)

• Standard orientation LG270°.

• Asynchronous three-phase or single-phase

motors according to international standards

IEC 600034, IEC 60072, EMC 2014/30/UE,

LVD 2014/35/UE, CE marked, IP 55, class F,

B35 shape. DIC 100 T and M with motor shape

B14, IP44, class B.

ACCESSORIES

• Inlet and outlet protection guard according to

UNI 12499 rules and protected against atmo-

spheric agents.

• Motor support in steel sheet epoxy painted.

UPON REQUEST

• Rotation RD upon request.

• DIC ATEX and DIC INOX ATEX versions accor-

ding to Directives 94/9/CE and 2014/34/UE

See Catalogue 2 ATEX Range.

• Corrosion resistance version, with casing,

flanges and impeller in stainless steel AISI 304

(DIC-INOX). See section 1.9 of this catalogue.

• Version suitable to convey hot gases, from

min. 100°C up to 150°C maximum (DIC-AT).

INSTALLATION

The centrifugal fans with forward curved impel-

lers must always be installed to ducted systems,

eventually with the use of additional resistance

(for example setting shutters), that can limit the

air flow in such a way that the absorbed current

is within the acceptable values stated on the mo-

tor rating label.

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320

ORIENTAMENTI Discharge angles

DIC

Rotazione

Rotation

Forma/Form

0°

45°

90°

135°

180°

225°

270°

315°
