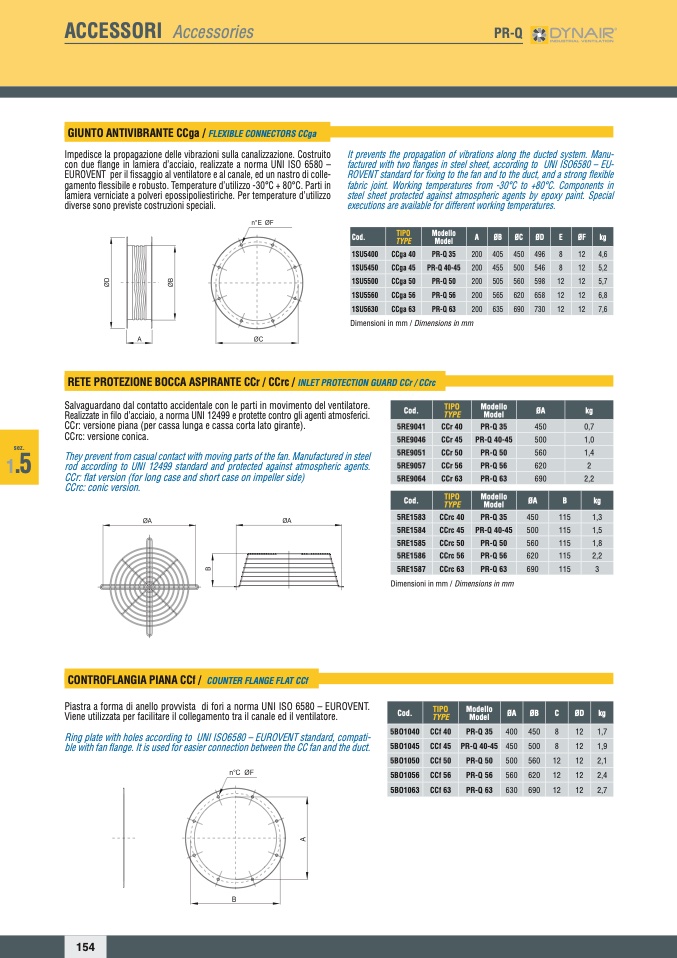

ACCESSORI Accessories
PR-Q
GIUNTO ANTIVIBRANTE CCga / FLEXIBLE CONNECTORS CCga
Impedisce la propagazione delle vibrazioni sulla canalizzazione. Costruito
con due flange in lamiera d’acciaio, realizzate a norma UNI ISO 6580 –
EUROVENT per il fissaggio al ventilatore e al canale, ed un nastro di colle-
gamento flessibile e robusto. Temperature d’utilizzo -30°C + 80°C. Parti in
lamiera verniciate a polveri epossipoliestiriche. Per temperature d’utilizzo
diverse sono previste costruzioni speciali.
It prevents the propagation of vibrations along the ducted system. Manu-
factured with two flanges in steel sheet, according to UNI ISO6580 – EU-
ROVENT standard for fixing to the fan and to the duct, and a strong flexible
fabric joint. Working temperatures from -30°C to +80°C. Components in
steel sheet protected against atmospheric agents by epoxy paint. Special
executions are available for different working temperatures.
Dimensioni in mm / Dimensions in mm
Cod.
TIPO
TYPE
Modello
Model
A
ØB ØC
ØD E
ØF
kg
1SU5400 CCga 40
PR-Q 35
200
405
450
496
8
12
4,6
1SU5450 CCga 45
PR-Q 40-45 200
455 500
546 8
12
5,2
1SU5500 CCga 50
PR-Q 50
200
505
560
598
12
12
5,7
1SU5560 CCga 56
PR-Q 56
200
565
620
658
12
12
6,8
1SU5630 CCga 63
PR-Q 63
200
635
690
730
12
12
7,6
sez.
1
.5
RETE PROTEZIONE BOCCA ASPIRANTE CCr / CCrc / INLET PROTECTION GUARD CCr / CCrc
Salvaguardano dal contatto accidentale con le parti in movimento del ventilatore.
Realizzate in filo d’acciaio, a norma UNI 12499 e protette contro gli agenti atmosferici.
CCr: versione piana (per cassa lunga e cassa corta lato girante).
CCrc: versione conica.
They prevent from casual contact with moving parts of the fan. Manufactured in steel
rod according to UNI 12499 standard and protected against atmospheric agents.
CCr: flat version (for long case and short case on impeller side)
CCrc: conic version.
Cod.
TIPO
TYPE
Modello
Model
ØA
kg
5RE9041
CCr 40 PR-Q 35
450
0,7
5RE9046
CCr 45 PR-Q 40-45
500
1,0
5RE9051
CCr 50 PR-Q 50
560
1,4
5RE9057
CCr 56 PR-Q 56
620
2
5RE9064
CCr 63 PR-Q 63
690
2,2
Cod.
TIPO
TYPE
Modello
Model
ØA
B
kg
5RE1583
CCrc 40
PR-Q 35
450
115
1,3
5RE1584
CCrc 45
PR-Q 40-45
500
115
1,5
5RE1585
CCrc 50
PR-Q 50
560
115
1,8
5RE1586
CCrc 56
PR-Q 56
620
115
2,2
5RE1587
CCrc 63
PR-Q 63
690
115
3
Dimensioni in mm / Dimensions in mm
CONTROFLANGIA PIANA CCf / COUNTER FLANGE FLAT CCf
Piastra a forma di anello provvista di fori a norma UNI ISO 6580 – EUROVENT.
Viene utilizzata per facilitare il collegamento tra il canale ed il ventilatore.
Ring plate with holes according to UNI ISO6580 – EUROVENT standard, compati-
ble with fan flange. It is used for easier connection between the CC fan and the duct.
Cod.
TIPO
TYPE
Modello
Model
ØA ØB C
ØD
kg
5BO1040 CCf 40
PR-Q 35
400 450 8
12
1,7
5BO1045 CCf 45
PR-Q 40-45 450 500 8
12
1,9
5BO1050 CCf 50
PR-Q 50
500 560 12
12
2,1
5BO1056 CCf 56
PR-Q 56
560 620 12
12
2,4
5BO1063 CCf 63
PR-Q 63
630 690 12
12
2,7
154
