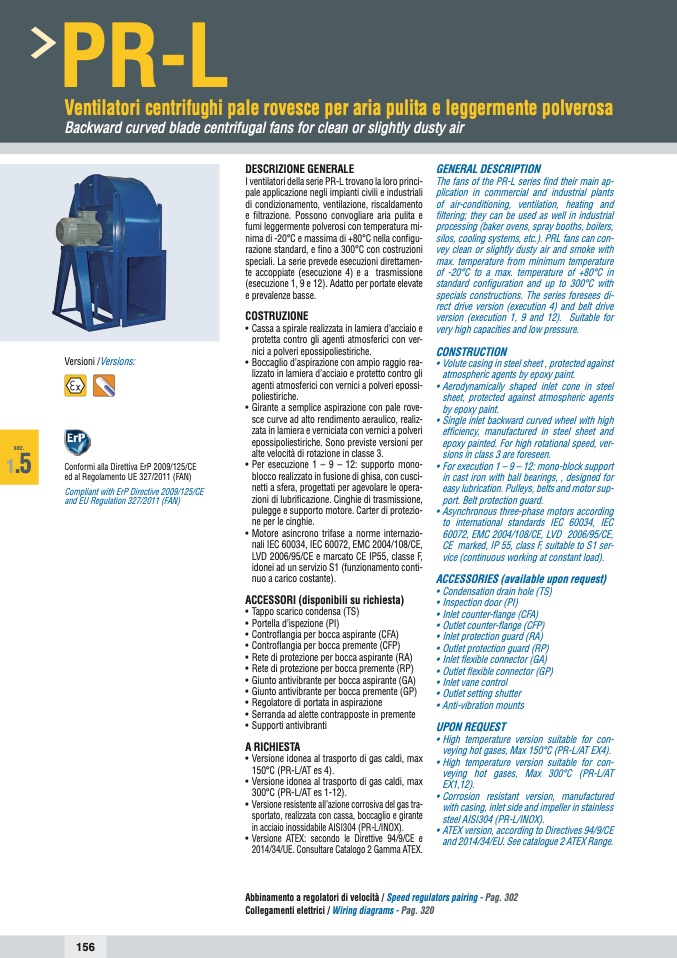

PR-L

Ventilatori centrifughi pale rovesce per aria pulita e leggermente polverosa

Backward curved blade centrifugal fans for clean or slightly dusty air

Versioni /Versions:

Conformi alla Direttiva ErP 2009/125/CE

ed al Regolamento UE 327/2011 (FAN)

Compliant with ErP Directive 2009/125/CE

and EU Regulation 327/2011 (FAN)

DESCRIZIONE GENERALE

I ventilatori della serie PR-L trovano la loro princi-

pale applicazione negli impianti civili e industriali

di condizionamento, ventilazione, riscaldamento

e filtrazione. Possono convogliare aria pulita e

fumi leggermente polverosi con temperatura mi-

nima di -20°C e massima di +80°C nella configu-

razione standard, e fino a 300°C con costruzioni

speciali. La serie prevede esecuzioni direttamen-

te accoppiate (esecuzione 4) e a trasmissione

(esecuzione 1, 9 e 12). Adatto per portate elevate

e prevalenze basse.

COSTRUZIONE

• Cassa a spirale realizzata in lamiera d’acciaio e

protetta contro gli agenti atmosferici con ver-

nici a polveri epossipoliestiriche.

• Boccaglio d’aspirazione con ampio raggio rea-

lizzato in lamiera d’acciaio e protetto contro gli

agenti atmosferici con vernici a polveri epossi-

poliestiriche.

• Girante a semplice aspirazione con pale rove-

sce curve ad alto rendimento aeraulico, realiz-

zata in lamiera e verniciata con vernici a polveri

epossipoliestiriche. Sono previste versioni per

alte velocità di rotazione in classe 3.

• Per esecuzione 1 – 9 – 12: supporto mono-

blocco realizzato in fusione di ghisa, con cusci-

netti a sfera, progettati per agevolare le opera-

zioni di lubrificazione. Cinghie di trasmissione,

pulegge e supporto motore. Carter di protezio-

ne per le cinghie.

• Motore asincrono trifase a norme internazio-

nali IEC 60034, IEC 60072, EMC 2004/108/CE,

LVD 2006/95/CE e marcato CE IP55, classe F,

idonei ad un servizio S1 (funzionamento conti-

nuo a carico costante).

ACCESSORI (disponibili su richiesta)

• Tappo scarico condensa (TS)

• Portella d’ispezione (PI)

• Controflangia per bocca aspirante (CFA)

• Controflangia per bocca premente (CFP)

• Rete di protezione per bocca aspirante (RA)

• Rete di protezione per bocca premente (RP)

• Giunto antivibrante per bocca aspirante (GA)

• Giunto antivibrante per bocca premente (GP)

• Regolatore di portata in aspirazione

• Serranda ad alette contrapposte in premente

• Supporti antivibranti

A RICHIESTA

• Versione idonea al trasporto di gas caldi, max

150°C (PR-L/AT es 4).

• Versione idonea al trasporto di gas caldi, max

300°C (PR-L/AT es 1-12).

• Versione resistente all’azione corrosiva del gas tra-

sportato, realizzata con cassa, boccaglio e girante

in acciaio inossidabile AISI304 (PR-L/INOX).

• Versione ATEX: secondo le Direttive 94/9/CE e

2014/34/UE. Consultare Catalogo 2 Gamma ATEX.

GENERAL DESCRIPTION

The fans of the PR-L series find their main ap-

plication in commercial and industrial plants

of air-conditioning, ventilation, heating and

filtering; they can be used as well in industrial

processing (baker ovens, spray booths, boilers,

silos, cooling systems, etc.). PRL fans can con-

vey clean or slightly dusty air and smoke with

max. temperature from minimum temperature

of -20°C to a max. temperature of +80°C in

standard configuration and up to 300°C with

specials constructions. The series foresees di-

rect drive version (execution 4) and belt drive

version (execution 1, 9 and 12). Suitable for

very high capacities and low pressure.

CONSTRUCTION

• Volute casing in steel sheet , protected against

atmospheric agents by epoxy paint.

• Aerodynamically shaped inlet cone in steel

sheet, protected against atmospheric agents

by epoxy paint.

• Single inlet backward curved wheel with high

efficiency, manufactured in steel sheet and

epoxy painted. For high rotational speed, ver-

sions in class 3 are foreseen.

• For execution 1 – 9 – 12: mono-block support

in cast iron with ball bearings, , designed for

easy lubrication. Pulleys, belts and motor sup-

port. Belt protection guard.

• Asynchronous three-phase motors according

to international standards IEC 60034, IEC

60072, EMC 2004/108/CE, LVD 2006/95/CE,

CE marked, IP 55, class F, suitable to S1 ser-

vice (continuous working at constant load).

ACCESSORIES (available upon request)

• Condensation drain hole (TS)

• Inspection door (PI)

• Inlet counter-flange (CFA)

• Outlet counter-flange (CFP)

• Inlet protection guard (RA)

• Outlet protection guard (RP)

• Inlet flexible connector (GA)

• Outlet flexible connector (GP)

• Inlet vane control

• Outlet setting shutter

• Anti-vibration mounts

UPON REQUEST

• High temperature version suitable for con-

veying hot gases, Max 150°C (PR-L/AT EX4).

• High temperature version suitable for con-

veying hot gases, Max 300°C (PR-L/AT

EX1,12).

• Corrosion resistant version, manufactured

with casing, inlet side and impeller in stainless

steel AISI304 (PR-L/INOX).

• ATEX version, according to Directives 94/9/CE

and 2014/34/EU. See catalogue 2 ATEX Range.

sez.

1

.5

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
