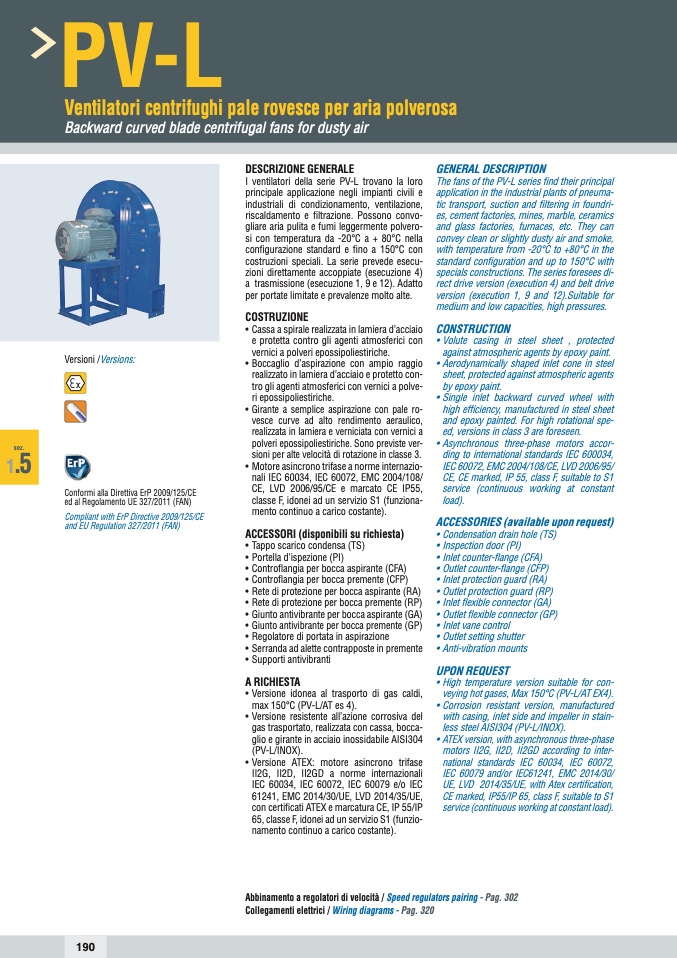

PV-L

Ventilatori centrifughi pale rovesce per aria polverosa

Backward curved blade centrifugal fans for dusty air

Versioni /Versions:

Conformi alla Direttiva ErP 2009/125/CE

ed al Regolamento UE 327/2011 (FAN)

Compliant with ErP Directive 2009/125/CE

and EU Regulation 327/2011 (FAN)

DESCRIZIONE GENERALE

I ventilatori della serie PV-L trovano la loro

principale applicazione negli impianti civili e

industriali di condizionamento, ventilazione,

riscaldamento e filtrazione. Possono convo-

gliare aria pulita e fumi leggermente polvero-

si con temperatura da -20°C a + 80°C nella

configurazione standard e fino a 150°C con

costruzioni speciali. La serie prevede esecu-

zioni direttamente accoppiate (esecuzione 4)

a trasmissione (esecuzione 1, 9 e 12). Adatto

per portate limitate e prevalenze molto alte.

COSTRUZIONE

• Cassa a spirale realizzata in lamiera d’acciaio

e protetta contro gli agenti atmosferici con

vernici a polveri epossipoliestiriche.

• Boccaglio d’aspirazione con ampio raggio

realizzato in lamiera d’acciaio e protetto con-

tro gli agenti atmosferici con vernici a polve-

ri epossipoliestiriche.

• Girante a semplice aspirazione con pale ro-

vesce curve ad alto rendimento aeraulico,

realizzata in lamiera e verniciata con vernici a

polveri epossipoliestiriche. Sono previste ver-

sioni per alte velocità di rotazione in classe 3.

• Motore asincrono trifase a norme internazio-

nali IEC 60034, IEC 60072, EMC 2004/108/

CE, LVD 2006/95/CE e marcato CE IP55,

classe F, idonei ad un servizio S1 (funziona-

mento continuo a carico costante).

ACCESSORI (disponibili su richiesta)

• Tappo scarico condensa (TS)

• Portella d’ispezione (PI)

• Controflangia per bocca aspirante (CFA)

• Controflangia per bocca premente (CFP)

• Rete di protezione per bocca aspirante (RA)

• Rete di protezione per bocca premente (RP)

• Giunto antivibrante per bocca aspirante (GA)

• Giunto antivibrante per bocca premente (GP)

• Regolatore di portata in aspirazione

• Serranda ad alette contrapposte in premente

• Supporti antivibranti

A RICHIESTA

• Versione idonea al trasporto di gas caldi,

max 150°C (PV-L/AT es 4).

• Versione resistente all’azione corrosiva del

gas trasportato, realizzata con cassa, bocca-

glio e girante in acciaio inossidabile AISI304

(PV-L/INOX).

• Versione ATEX: motore asincrono trifase

II2G, II2D, II2GD a norme internazionali

IEC 60034, IEC 60072, IEC 60079 e/o IEC

61241, EMC 2014/30/UE, LVD 2014/35/UE,

con certificati ATEX e marcatura CE, IP 55/IP

65, classe F, idonei ad un servizio S1 (funzio-

namento continuo a carico costante).

GENERAL DESCRIPTION

The fans of the PV-L series find their principal

application in the industrial plants of pneuma-

tic transport, suction and filtering in foundri-

es, cement factories, mines, marble, ceramics

and glass factories, furnaces, etc. They can

convey clean or slightly dusty air and smoke,

with temperature from -20°C to +80°C in the

standard configuration and up to 150°C with

specials constructions. The series foresees di-

rect drive version (execution 4) and belt drive

version (execution 1, 9 and 12).Suitable for

medium and low capacities, high pressures.

CONSTRUCTION

• Volute casing in steel sheet , protected

against atmospheric agents by epoxy paint.

• Aerodynamically shaped inlet cone in steel

sheet, protected against atmospheric agents

by epoxy paint.

• Single inlet backward curved wheel with

high efficiency, manufactured in steel sheet

and epoxy painted. For high rotational spe-

ed, versions in class 3 are foreseen.

• Asynchronous three-phase motors accor-

ding to international standards IEC 600034,

IEC 60072, EMC 2004/108/CE, LVD 2006/95/

CE, CE marked, IP 55, class F, suitable to S1

service (continuous working at constant

load).

ACCESSORIES (available upon request)

• Condensation drain hole (TS)

• Inspection door (PI)

• Inlet counter-flange (CFA)

• Outlet counter-flange (CFP)

• Inlet protection guard (RA)

• Outlet protection guard (RP)

• Inlet flexible connector (GA)

• Outlet flexible connector (GP)

• Inlet vane control

• Outlet setting shutter

• Anti-vibration mounts

UPON REQUEST

• High temperature version suitable for con-

veying hot gases, Max 150°C (PV-L/AT EX4).

• Corrosion resistant version, manufactured

with casing, inlet side and impeller in stain-

less steel AISI304 (PV-L/INOX).

• ATEX version, with asynchronous three-phase

motors II2G, II2D, II2GD according to inter-

national standards IEC 60034, IEC 60072,

IEC 60079 and/or IEC61241, EMC 2014/30/

UE, LVD 2014/35/UE, with Atex certification,

CE marked, IP55/IP 65, class F, suitable to S1

service (continuous working at constant load).

sez.

1

.5

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
