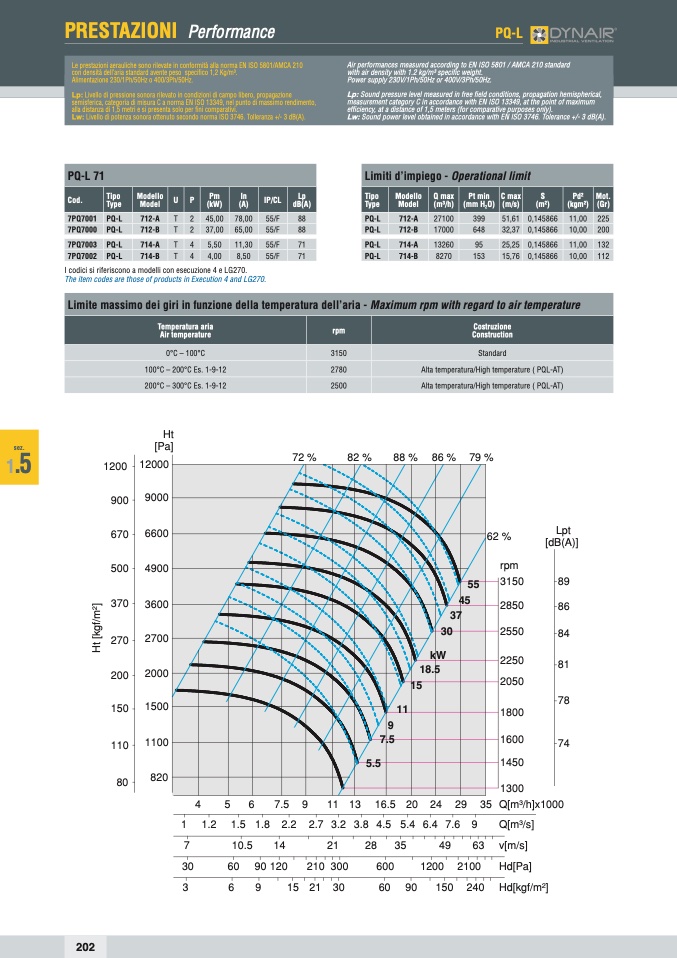

PRESTAZIONI Performance
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Alimentazione 230/1Ph/50Hz o 400/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione
semisferica, categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 1,5 metri e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
PQ-L
PQ-L 71
Cod.
7PQ7001
7PQ7000
7PQ7003
7PQ7002
Limiti d’impiego - Operational limit
Tipo
Modello
U
Type
Model
PQ-L
712-A
T
PQ-L
712-B
T
PQ-L
714-A
T
PQ-L
714-B
T
P
Pm
In
IP/CL
(kW)
(A)
2 45,00 78,00
55/F
2 37,00 65,00
55/F
4
5,50
11,30
55/F
4
4,00
8,50
55/F
Lp
dB(A)
88
88
71
71
Tipo
Type
PQ-L
PQ-L
PQ-L
PQ-L
Modello Q max
Model
(m3/h)
712-A
27100
712-B
17000
714-A
13260
714-B
8270
Pt min
(mm H
2
O)
399
648
95
153
C max
(m/s)
51,61
32,37
25,25
15,76
S
(m2)
0,145866
0,145866
0,145866
0,145866
Pd2 Mot.
(kgm2) (Gr)
11,00 225
10,00 200
11,00 132
10,00 112
I codici si riferiscono a modelli con esecuzione 4 e LG270.
The item codes are those of products in Execution 4 and LG270.
Limite massimo dei giri in funzione della temperatura dell’aria - Maximum rpm with regard to air temperature
Ht
sez.
[Pa]
1
.5
670 6600
72 %
82 %
88 %
86 %
79 %
1200
900
12000
9000
Temperatura aria
Air temperature
0°C – 100°C
100°C – 200°C Es. 1-9-12
200°C – 300°C Es. 1-9-12
rpm
3150
2780
2500
Costruzione
Construction
Standard
Alta temperatura/High temperature ( PQL-AT)
Alta temperatura/High temperature ( PQL-AT)
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency, at a distance of 1,5 meters (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
62 %
Lpt
[dB(A)]
rpm
3150
89
2850
86
H
t
[
k
g
f
/
m
2
]
202
500 4900
370 3600
2700
55
45
270
84
2000
150 1500
81
2050
200
110
80
1100
820
9
7.5
4
1 1.2 1.5 1.8 2.2 2.7 3.2 3.8 4.5 5.4 6.4 7.6 9
7
30
3
28
35
600
60 90
49
63
1200 2100
150 240
5
10.5
14
21
60 90 120
210 300
6
9
15 21 30
6
7.5
9
11 13
16.5 20
24 29
35
5.5
11
37
30
kW
18.5
15
2550
78
1800
1600
74
1450
1300
Q[m3/h]x1000
Q[m3/s]
v[m/s]
Hd[Pa]
Hd[kgf/m2]
2250
