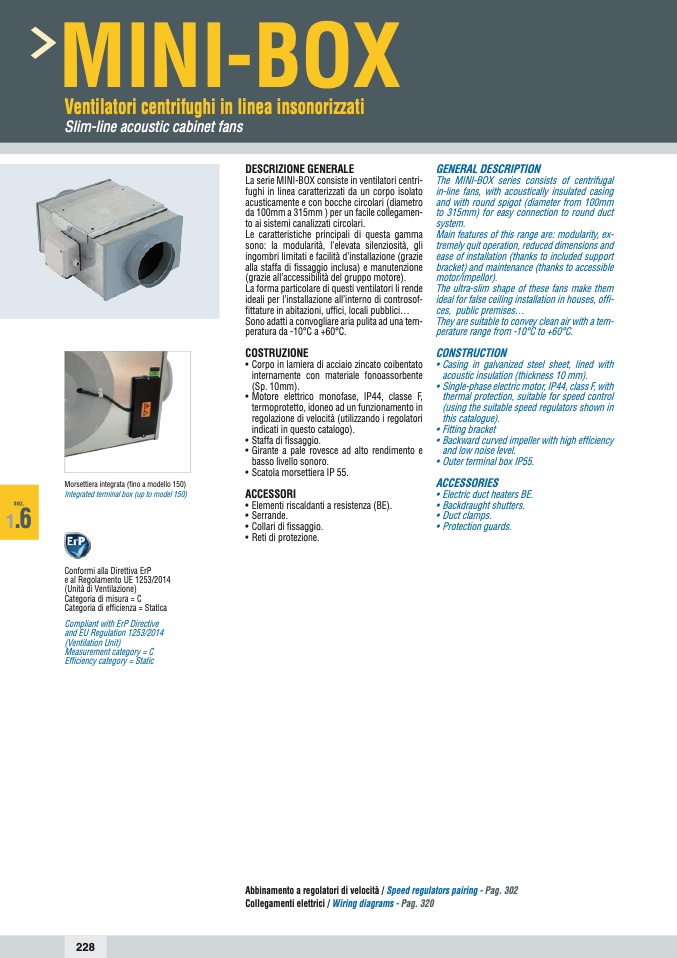

MINI-BOX

Ventilatori centrifughi in linea insonorizzati

Slim-line acoustic cabinet fans

sez.

1

.6

Morsettiera integrata (fino a modello 150)

Integrated terminal box (up to model 150)

Conformi alla Direttiva ErP

e al Regolamento UE 1253/2014

(Unità di Ventilazione)

Categoria di misura = C

Categoria di efficienza = Statica

Compliant with ErP Directive

and EU Regulation 1253/2014

(Ventilation Unit)

Measurement category = C

Efficiency category = Static

DESCRIZIONE GENERALE

La serie MINI-BOX consiste in ventilatori centri-

fughi in linea caratterizzati da un corpo isolato

acusticamente e con bocche circolari (diametro

da 100mm a 315mm ) per un facile collegamen-

to ai sistemi canalizzati circolari.

Le caratteristiche principali di questa gamma

sono: la modularità, l’elevata silenziosità, gli

ingombri limitati e facilità d’installazione (grazie

alla staffa di fissaggio inclusa) e manutenzione

(grazie all’accessibilità del gruppo motore).

La forma particolare di questi ventilatori li rende

ideali per l’installazione all’interno di controsof-

fittature in abitazioni, uffici, locali pubblici...

Sono adatti a convogliare aria pulita ad una tem-

peratura da -10°C a +60°C.

COSTRUZIONE

• Corpo in lamiera di acciaio zincato coibentato

internamente con materiale fonoassorbente

(Sp. 10mm).

• Motore elettrico monofase, IP44, classe F,

termoprotetto, idoneo ad un funzionamento in

regolazione di velocità (utilizzando i regolatori

indicati in questo catalogo).

• Staffa di fissaggio.

• Girante a pale rovesce ad alto rendimento e

basso livello sonoro.

• Scatola morsettiera IP 55.

ACCESSORI

• Elementi riscaldanti a resistenza (BE).

• Serrande.

• Collari di fissaggio.

• Reti di protezione.

GENERAL DESCRIPTION

The MINI-BOX series consists of centrifugal

in-line fans, with acoustically insulated casing

and with round spigot (diameter from 100mm

to 315mm) for easy connection to round duct

system.

Main features of this range are: modularity, ex-

tremely quit operation, reduced dimensions and

ease of installation (thanks to included support

bracket) and maintenance (thanks to accessible

motor/impellor).

The ultra-slim shape of these fans make them

ideal for false ceiling installation in houses, offi-

ces, public premises...

They are suitable to convey clean air with a tem-

perature range from -10°C to +60°C.

CONSTRUCTION

• Casing in galvanized steel sheet, lined with

acoustic insulation (thickness 10 mm).

• Single-phase electric motor, IP44, class F, with

thermal protection, suitable for speed control

(using the suitable speed regulators shown in

this catalogue).

• Fitting bracket

• Backward curved impeller with high efficiency

and low noise level.

• Outer terminal box IP55.

ACCESSORIES

• Electric duct heaters BE.

• Backdraught shutters.

• Duct clamps.

• Protection guards.

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320

228
