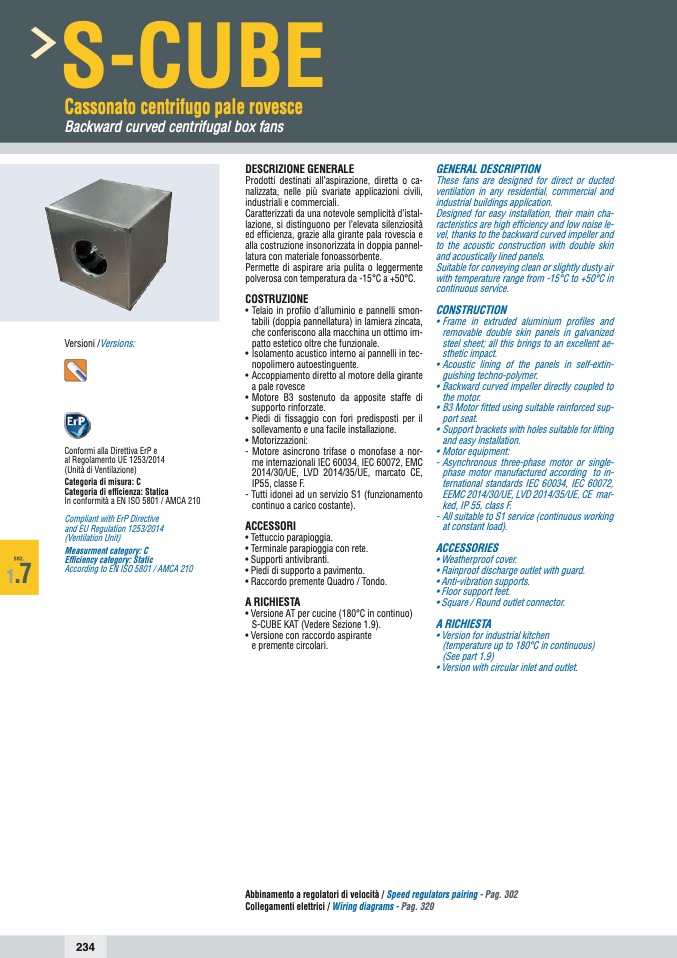

S-CUBE

Cassonato centrifugo pale rovesce

Backward curved centrifugal box fans

Versioni /Versions:

Conformi alla Direttiva ErP e

al Regolamento UE 1253/2014

(Unità di Ventilazione)

Categoria di misura: C

Categoria di efficienza: Statica

In conformità a EN ISO 5801 / AMCA 210

Compliant with ErP Directive

and EU Regulation 1253/2014

(Ventilation Unit)

Measurment category: C

Efficiency category: Static

According to EN ISO 5801 / AMCA 210

DESCRIZIONE GENERALE

Prodotti destinati all’aspirazione, diretta o ca-

nalizzata, nelle più svariate applicazioni civili,

industriali e commerciali.

Caratterizzati da una notevole semplicità d’istal-

lazione, si distinguono per l’elevata silenziosità

ed efficienza, grazie alla girante pala rovescia e

alla costruzione insonorizzata in doppia pannel-

latura con materiale fonoassorbente.

Permette di aspirare aria pulita o leggermente

polverosa con temperatura da -15°C a +50°C.

COSTRUZIONE

• Telaio in profilo d’alluminio e pannelli smon-

tabili (doppia pannellatura) in lamiera zincata,

che conferiscono alla macchina un ottimo im-

patto estetico oltre che funzionale.

• Isolamento acustico interno ai pannelli in tec-

nopolimero autoestinguente.

• Accoppiamento diretto al motore della girante

a pale rovesce

• Motore B3 sostenuto da apposite staffe di

supporto rinforzate.

• Piedi di fissaggio con fori predisposti per il

sollevamento e una facile installazione.

• Motorizzazioni:

- Motore asincrono trifase o monofase a nor-

me internazionali IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE, marcato CE,

IP55, classe F.

- Tutti idonei ad un servizio S1 (funzionamento

continuo a carico costante).

ACCESSORI

• Tettuccio parapioggia.

• Terminale parapioggia con rete.

• Supporti antivibranti.

• Piedi di supporto a pavimento.

• Raccordo premente Quadro / Tondo.

A RICHIESTA

• Versione AT per cucine (180°C in continuo)

S-CUBE KAT (Vedere Sezione 1.9).

• Versione con raccordo aspirante

e premente circolari.

GENERAL DESCRIPTION

These fans are designed for direct or ducted

ventilation in any residential, commercial and

industrial buildings application.

Designed for easy installation, their main cha-

racteristics are high efficiency and low noise le-

vel, thanks to the backward curved impeller and

to the acoustic construction with double skin

and acoustically lined panels.

Suitable for conveying clean or slightly dusty air

with temperature range from -15°C to +50°C in

continuous service.

CONSTRUCTION

• Frame in extruded aluminium profiles and

removable double skin panels in galvanized

steel sheet; all this brings to an excellent ae-

sthetic impact.

• Acoustic lining of the panels in self-extin-

guishing techno-polymer.

• Backward curved impeller directly coupled to

the motor.

• B3 Motor fitted using suitable reinforced sup-

port seat.

• Support brackets with holes suitable for lifting

and easy installation.

• Motor equipment:

- Asynchronous three-phase motor or single-

phase motor manufactured according to in-

ternational standards IEC 60034, IEC 60072,

EEMC 2014/30/UE, LVD 2014/35/UE, CE mar-

ked, IP 55, class F.

- All suitable to S1 service (continuous working

at constant load).

ACCESSORIES

• Weatherproof cover.

• Rainproof discharge outlet with guard.

• Anti-vibration supports.

• Floor support feet.

• Square / Round outlet connector.

A RICHIESTA

• Version for industrial kitchen

(temperature up to 180°C in continuous)

(See part 1.9)

• Version with circular inlet and outlet.

sez.

1

.7

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
