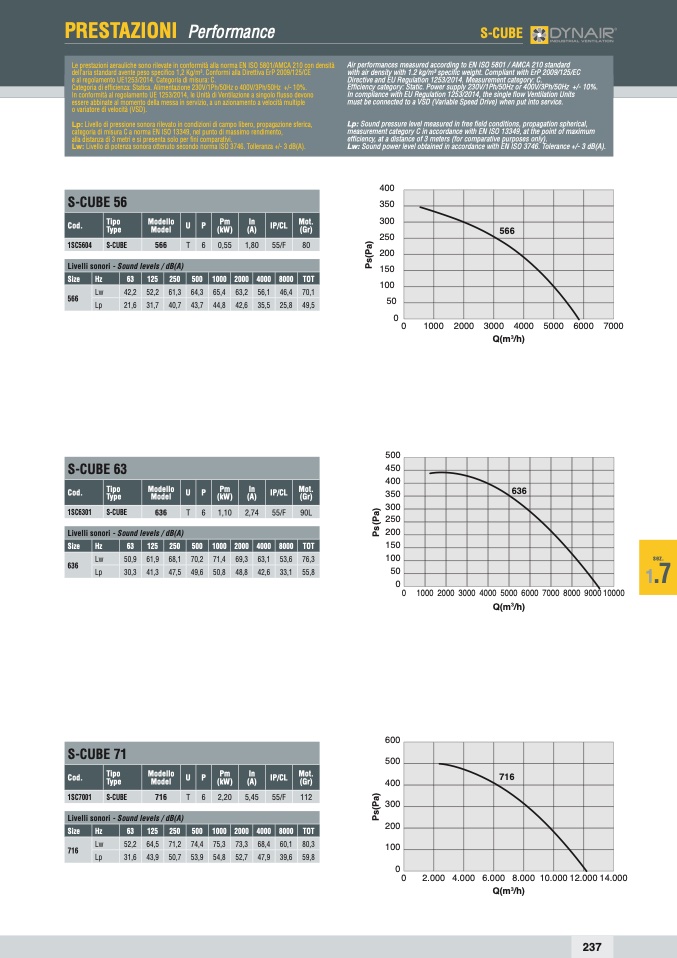

PRESTAZIONI Performance
S-CUBE
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210 con densità
dell’aria standard avente peso specifico 1,2 Kg/m3. Conformi alla Direttiva ErP 2009/125/CE
e al regolamento UE1253/2014. Categoria di misura: C.
Categoria di efficienza: Statica. Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz +/- 10%.
In conformità al regolamento UE 1253/2014, le Unità di Ventilazione a singolo flusso devono
essere abbinate al momento della messa in servizio, a un azionamento a velocità multiple
o variatore di velocità (VSD).
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione sferica,
categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight. Compliant with ErP 2009/125/EC
Directive and EU Regulation 1253/2014. Measurement category: C.
Efficiency category: Static. Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz +/- 10%.
In compliance with EU Regulation 1253/2014, the single flow Ventilation Units
must be connected to a VSD (Variable Speed Drive) when put into service.
Lp: Sound pressure level measured in free field conditions, propagation spherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency, at a distance of 3 meters (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
400
350
300
250
200
150
100
50
0
0 1000 2000 3000 4000 5000 6000 7000
S-CUBE 56
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1SC5604 S-CUBE
566
T 6 0,55 1,80
55/F
80
566
Livelli sonori - Sound levels / dB(A)
Size
Hz 63 125
250 500 1000 2000
4000
8000
TOT
566
Lw
42,2 52,2
61,3
64,3 65,4 63,2
56,1
46,4
70,1
Lp
21,6 31,7
40,7
43,7 44,8 42,6
35,5
25,8
49,5
500
450
400
350
300
250
200
150
100
50
0
0
600
500
400
300
200
100
0
0
1000 2000 3000 4000 5000 6000 7000 8000 900010000
Q(m
3
/h)
Q(m
3
/h)
S-CUBE 63
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1SC6301 S-CUBE
636
T 6 1,10 2,74
55/F
90L
636
Livelli sonori - Sound levels / dB(A)
Size
Hz 63 125
250 500 1000 2000
4000
8000
TOT
636
Lw
50,9 61,9
68,1
70,2 71,4 69,3
63,1
53,6
76,3
Lp
30,3 41,3
47,5
49,6 50,8 48,8
42,6
33,1
55,8
S-CUBE 71
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1SC7001 S-CUBE
716
T 6 2,20 5,45
55/F
112
716
Livelli sonori - Sound levels / dB(A)
Size
Hz 63 125
250 500 1000 2000
4000
8000
TOT
716
Lw
52,2 64,5
71,2
74,4 75,3 73,3
68,4
60,1
80,3
Lp
31,6 43,9
50,7
53,9 54,8 52,7
47,9
39,6
59,8
2.000 4.000 6.000 8.000 10.000 12.000 14.000
Q(m
3
/h)
sez.
1
.7
237
P
s
(
P
a
)
P
s
(
P
a
)
P
s
(
P
a
)
