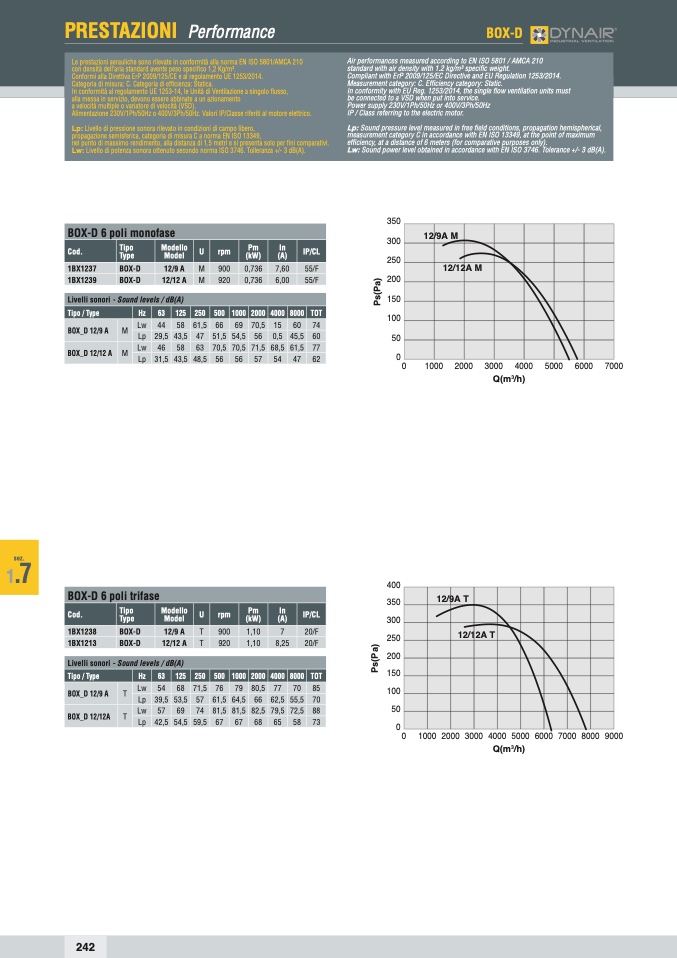

PRESTAZIONI Performance
BOX-D
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Conformi alla Direttiva ErP 2009/125/CE e al regolamento UE 1253/2014.
Categoria di misura: C. Categoria di efficienza: Statica.
In conformità al regolamento UE 1253-14, le Unità di Ventilazione a singolo flusso,
alla messa in servizio, devono essere abbinate a un azionamento
a velocità multiple o variatore di velocità (VSD).
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz. Valori IP/Classe riferiti al motore elettrico.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero,
propagazione semisferica, categoria di misura C a norma EN ISO 13349,
nel punto di massimo rendimento, alla distanza di 1,5 metri e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210
standard with air density with 1.2 kg/m3 specific weight.
Compliant with ErP 2009/125/EC Directive and EU Regulation 1253/2014.
Measurement category: C. Efficiency category: Static.
In conformity with EU Reg. 1253/2014, the single flow ventilation units must
be connected to a VSD when put into service.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz
IP / Class referring to the electric motor.
Lp: Sound pressure level measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency, at a distance of 6 meters (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
350
300
250
200
150
100
50
0
0
1000 2000
3000 4000
Q(m
3
/h)
5000 6000 7000
BOX-D 6 poli monofase
Cod.
Tipo
Type
Modello
Model
U rpm
Pm
(kW)
In
(A)
IP/CL
1BX1237
BOX-D
12/9 A
M 900
0,736
7,60
55/F
1BX1239
BOX-D
12/12 A
M 920
0,736
6,00
55/F
12/9A M
12/12A M
Livelli sonori - Sound levels / dB(A)
Tipo / Type Hz 63 125
250 500 1000
2000 4000 8000
TOT
BOX_D 12/9 A
M
Lw 44 58
61,5
66 69
70,5
15 60 74
Lp 29,5 43,5
47
51,5 54,5
56
0,5 45,5 60
BOX_D 12/12 A
M
Lw 46 58
63 70,5 70,5
71,5 68,5 61,5 77
Lp 31,5 43,5
48,5
56 56
57
54 47 62
sez.
1
.7
400
350
300
250
200
150
100
50
0
0
1000 2000 3000 4000 5000 6000 7000 8000 9000
Q(m
3
/h)
BOX-D 6 poli trifase
Cod.
Tipo
Type
Modello
Model
U rpm
Pm
(kW)
In
(A)
IP/CL
1BX1238
BOX-D
12/9 A
T 900
1,10
7 20/F
1BX1213
BOX-D
12/12 A
T 920
1,10
8,25 20/F
12/9A T
12/12A T
Livelli sonori - Sound levels / dB(A)
Tipo / Type Hz 63 125
250 500 1000
2000 4000 8000
TOT
BOX_D 12/9 A
T
Lw 54 68
71,5
76 79
80,5
77 70 85
Lp 39,5 53,5
57
61,5 64,5
66
62,5 55,5 70
BOX_D 12/12A
T
Lw 57 69
74 81,5 81,5
82,5 79,5 72,5 88
Lp 42,5 54,5
59,5
67 67
68
65 58
73
