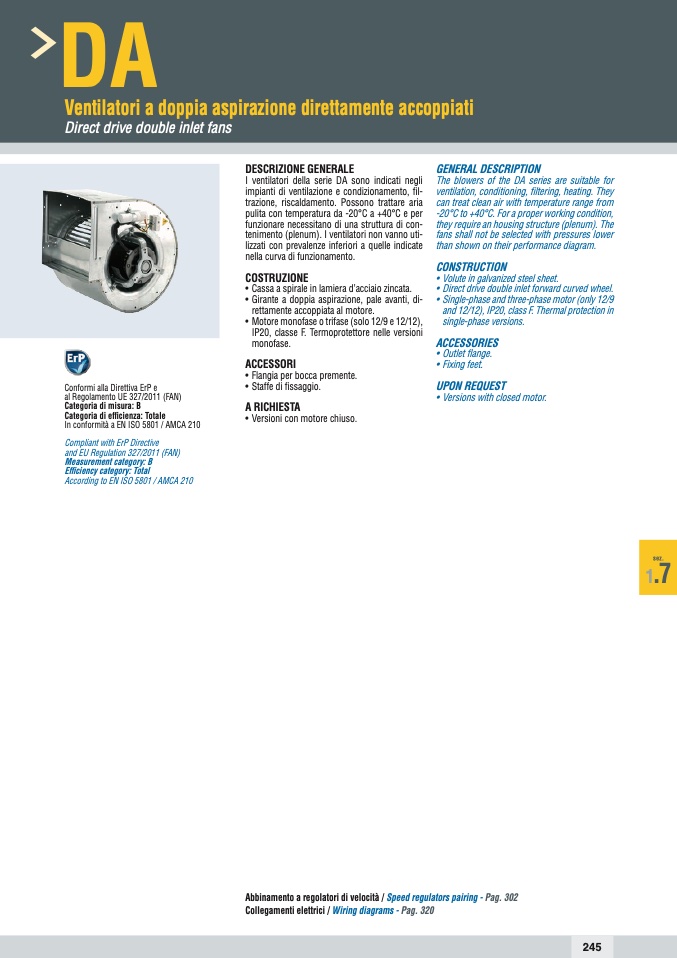

DA

Ventilatori a doppia aspirazione direttamente accoppiati

Direct drive double inlet fans

Conformi alla Direttiva ErP e

al Regolamento UE 327/2011 (FAN)

Categoria di misura: B

Categoria di efficienza: Totale

In conformità a EN ISO 5801 / AMCA 210

Compliant with ErP Directive

and EU Regulation 327/2011 (FAN)

Measurement category: B

Efficiency category: Total

According to EN ISO 5801 / AMCA 210

DESCRIZIONE GENERALE

I ventilatori della serie DA sono indicati negli

impianti di ventilazione e condizionamento, fil-

trazione, riscaldamento. Possono trattare aria

pulita con temperatura da -20°C a +40°C e per

funzionare necessitano di una struttura di con-

tenimento (plenum). I ventilatori non vanno uti-

lizzati con prevalenze inferiori a quelle indicate

nella curva di funzionamento.

COSTRUZIONE

• Cassa a spirale in lamiera d’acciaio zincata.

• Girante a doppia aspirazione, pale avanti, di-

rettamente accoppiata al motore.

• Motore monofase o trifase (solo 12/9 e 12/12),

IP20, classe F. Termoprotettore nelle versioni

monofase.

ACCESSORI

• Flangia per bocca premente.

• Staffe di fissaggio.

A RICHIESTA

• Versioni con motore chiuso.

GENERAL DESCRIPTION

The blowers of the DA series are suitable for

ventilation, conditioning, filtering, heating. They

can treat clean air with temperature range from

-20°C to +40°C. For a proper working condition,

they require an housing structure (plenum). The

fans shall not be selected with pressures lower

than shown on their performance diagram.

CONSTRUCTION

• Volute in galvanized steel sheet.

• Direct drive double inlet forward curved wheel.

• Single-phase and three-phase motor (only 12/9

and 12/12), IP20, class F. Thermal protection in

single-phase versions.

ACCESSORIES

• Outlet flange.

• Fixing feet.

UPON REQUEST

• Versions with closed motor.

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
