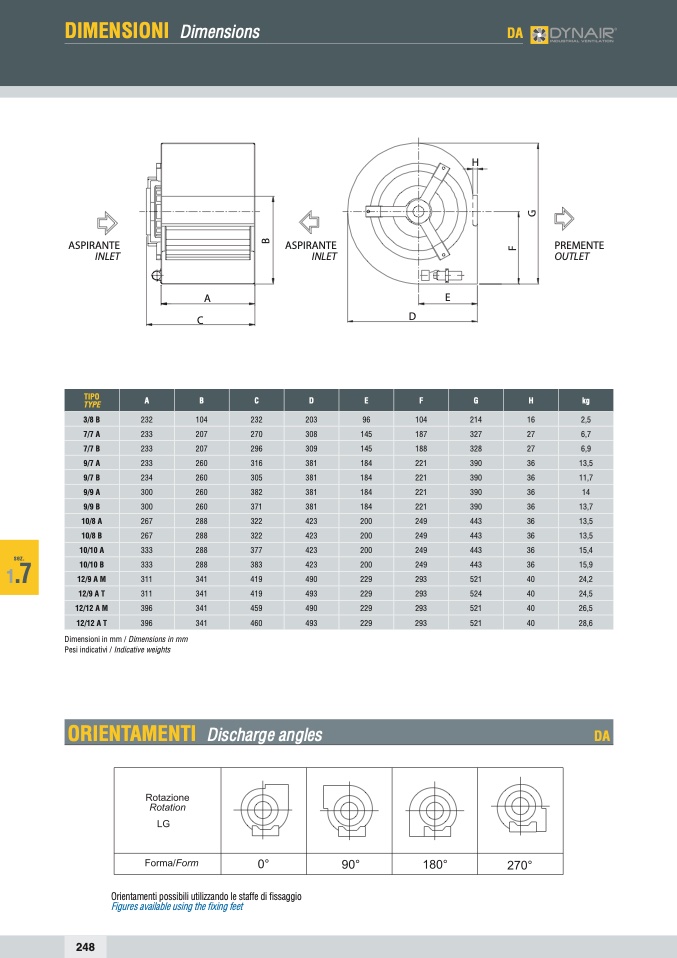

DIMENSIONI Dimensions
DA
H
ASPIRANTE
INLET
ASPIRANTE
INLET
PREMENTE
OUTLET
sez.
1
.7
A
C
D
E
TIPO
TYPE
A B C D
E F G
H
kg
3/8 B
232
104 232 203
96
104 214
16
2,5
7/7 A
233
207 270 308
145
187 327
27
6,7
7/7 B
233
207 296 309
145
188 328
27
6,9
9/7 A
233
260 316 381
184
221 390
36
13,5
9/7 B
234
260 305 381
184
221 390
36
11,7
9/9 A
300
260 382 381
184
221 390
36
14
9/9 B
300
260 371 381
184
221 390
36
13,7
10/8 A
267
288 322 423
200
249 443
36
13,5
10/8 B
267 288 322 423
200 249 443
36
13,5
10/10 A
333
288 377 423
200
249 443
36
15,4
10/10 B
333
288 383 423
200
249 443
36
15,9
12/9 A M
311 341 419 490
229 293 521
40
24,2
12/9 A T
311
341 419 493
229
293 524
40
24,5
12/12 A M
396
341 459 490
229
293 521
40
26,5
12/12 A T
396
341 460 493
229
293 521
40
28,6
Dimensioni in mm / Dimensions in mm
Pesi indicativi / Indicative weights
ORIENTAMENTI Discharge angles
Orientamenti possibili utilizzando le staffe di fissaggio
Figures available using the fixing feet
DA
248
B
F
G
