ACCESSORI Accessories

DA

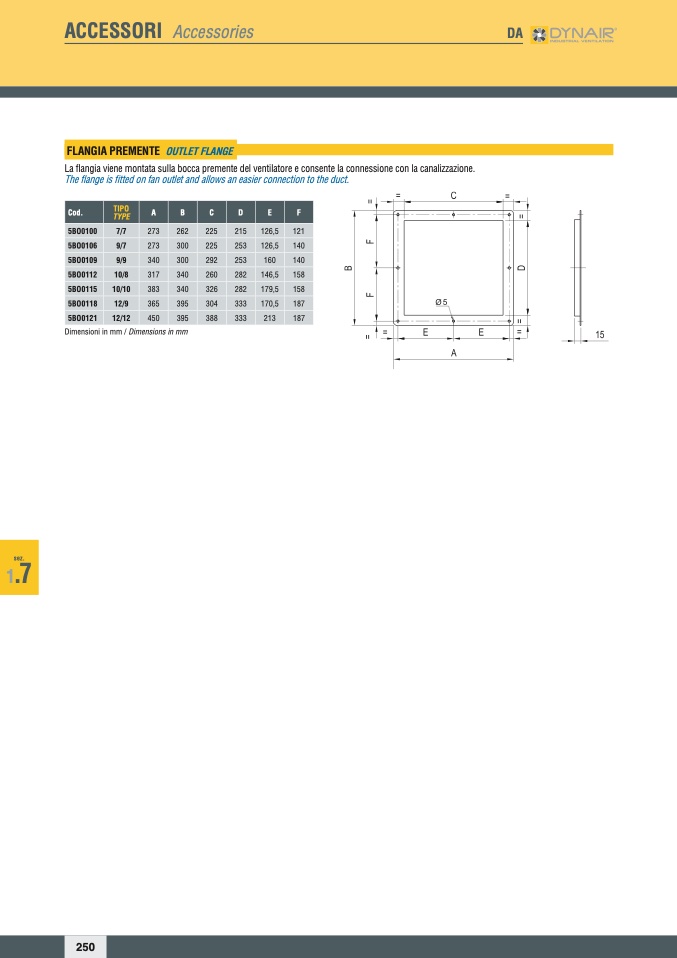

FLANGIA PREMENTE OUTLET FLANGE

La flangia viene montata sulla bocca premente del ventilatore e consente la connessione con la canalizzazione.

The flange is fitted on fan outlet and allows an easier connection to the duct.

Dimensioni in mm / Dimensions in mm

Cod.

TIPO

TYPE

A B C D E F

5BO0100

7/7

273 262 225 215 126,5 121

5BO0106

9/7

273 300 225 253 126,5 140

5BO0109

9/9

340 300 292 253 160 140

5BO0112

10/8

317 340 260 282 146,5 158

5BO0115

10/10

383 340 326 282 179,5 158

5BO0118

12/9

365 395 304 333 170,5 187

5BO0121

12/12

450 395 388 333 213 187
