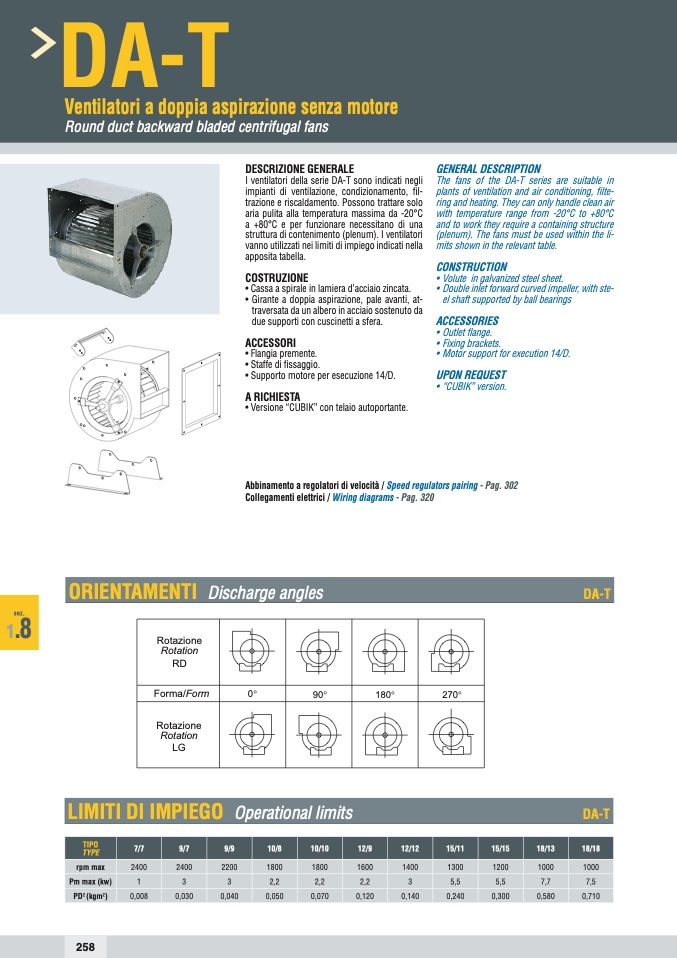

DA-T
Ventilatori a doppia aspirazione senza motore
Round duct backward bladed centrifugal fans
DESCRIZIONE GENERALE
I ventilatori della serie DA-T sono indicati negli
impianti di ventilazione, condizionamento, fil-
trazione e riscaldamento. Possono trattare solo
aria pulita alla temperatura massima da -20°C
a +80°C e per funzionare necessitano di una
struttura di contenimento (plenum). I ventilatori
vanno utilizzati nei limiti di impiego indicati nella
apposita tabella.
COSTRUZIONE
• Cassa a spirale in lamiera d’acciaio zincata.
• Girante a doppia aspirazione, pale avanti, at-
traversata da un albero in acciaio sostenuto da
due supporti con cuscinetti a sfera.
ACCESSORI
• Flangia premente.
• Staffe di fissaggio.
• Supporto motore per esecuzione 14/D.
A RICHIESTA
• Versione “CUBIK” con telaio autoportante.
GENERAL DESCRIPTION
The fans of the DA-T series are suitable in
plants of ventilation and air conditioning, filte-
ring and heating. They can only handle clean air
with temperature range from -20°C to +80°C
and to work they require a containing structure
(plenum). The fans must be used within the li-
mits shown in the relevant table.
CONSTRUCTION
• Volute in galvanized steel sheet.
• Double inlet forward curved impeller, with ste-
el shaft supported by ball bearings
ACCESSORIES
• Outlet flange.
• Fixing brackets.
• Motor support for execution 14/D.
UPON REQUEST
• “CUBIK” version.
sez.
1
.8
Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302
Collegamenti elettrici / Wiring diagrams - Pag. 320
ORIENTAMENTI Discharge angles
DA-T
Rotazione
Rotation
RD
Forma/Form
0°
90°
180°
270°
Rotazione
Rotation
LG
LIMITI DI IMPIEGO Operational limits
DA-T
TIPO
TYPE
7/7
9/7
9/9
10/8 10/10
12/9
12/12
15/11
15/15 18/13 18/18
rpm max
2400
2400
2200
1800 1800
1600
1400
1300
1200 1000 1000
Pm max (kw)
1
3
3
2,2 2,2
2,2
3
5,5
5,5 7,7 7,5
PD
2
(kgm
2
)
0,008
0,030
0,040
0,050 0,070
0,120
0,140
0,240
0,300 0,580 0,710
258
