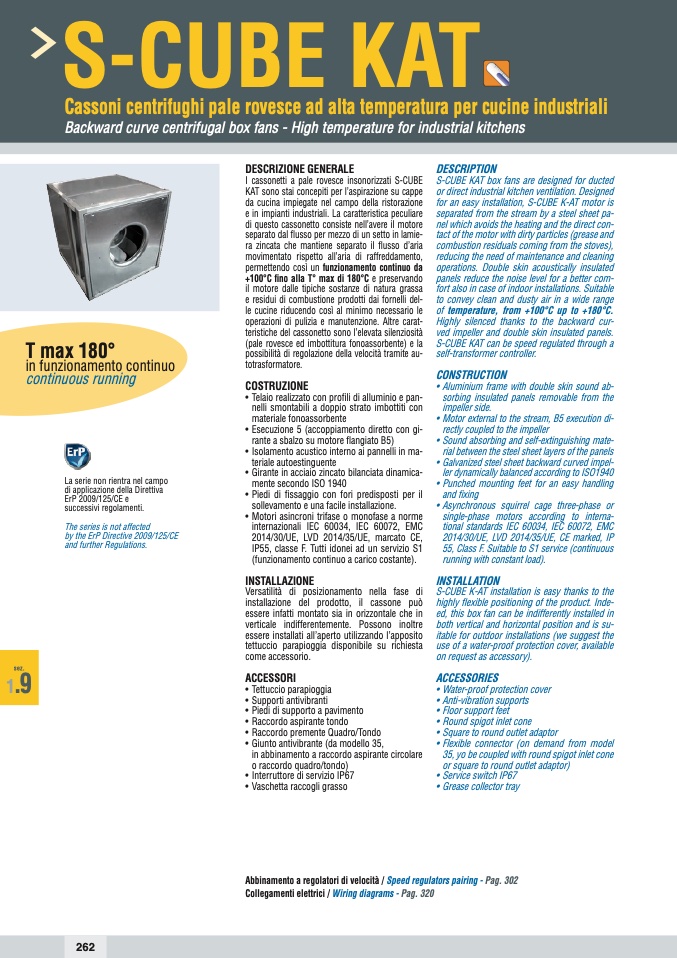

S-CUBE KAT

Cassoni centrifughi pale rovesce ad alta temperatura per cucine industriali

Backward curve centrifugal box fans - High temperature for industrial kitchens

T max 180°

DESCRIZIONE GENERALE

I cassonetti a pale rovesce insonorizzati S-CUBE

KAT sono stai concepiti per l’aspirazione su cappe

da cucina impiegate nel campo della ristorazione

e in impianti industriali. La caratteristica peculiare

di questo cassonetto consiste nell’avere il motore

separato dal flusso per mezzo di un setto in lamie-

ra zincata che mantiene separato il flusso d’aria

movimentato rispetto all’aria di raffreddamento,

permettendo così un funzionamento continuo da

+100°C fino alla T° max di 180°C e preservando

il motore dalle tipiche sostanze di natura grassa

e residui di combustione prodotti dai fornelli del-

le cucine riducendo così al minimo necessario le

operazioni di pulizia e manutenzione. Altre carat-

teristiche del cassonetto sono l’elevata silenziosità

(pale rovesce ed imbottitura fonoassorbente) e la

possibilità di regolazione della velocità tramite au-

totrasformatore.

COSTRUZIONE

• Telaio realizzato con profili di alluminio e pan-

nelli smontabili a doppio strato imbottiti con

materiale fonoassorbente

• Esecuzione 5 (accoppiamento diretto con gi-

rante a sbalzo su motore flangiato B5)

• Isolamento acustico interno ai pannelli in ma-

teriale autoestinguente

• Girante in acciaio zincato bilanciata dinamica-

mente secondo ISO 1940

• Piedi di fissaggio con fori predisposti per il

sollevamento e una facile installazione.

• Motori asincroni trifase o monofase a norme

internazionali IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE, marcato CE,

IP55, classe F. Tutti idonei ad un servizio S1

(funzionamento continuo a carico costante).

INSTALLAZIONE

Versatilità di posizionamento nella fase di

installazione del prodotto, il cassone può

essere infatti montato sia in orizzontale che in

verticale indifferentemente. Possono inoltre

essere installati all’aperto utilizzando l’apposito

tettuccio parapioggia disponibile su richiesta

come accessorio.

ACCESSORI

• Tettuccio parapioggia

• Supporti antivibranti

• Piedi di supporto a pavimento

• Raccordo aspirante tondo

• Raccordo premente Quadro/Tondo

• Giunto antivibrante (da modello 35,

in abbinamento a raccordo aspirante circolare

o raccordo quadro/tondo)

• Interruttore di servizio IP67

• Vaschetta raccogli grasso

DESCRIPTION

S-CUBE KAT box fans are designed for ducted

or direct industrial kitchen ventilation. Designed

for an easy installation, S-CUBE K-AT motor is

separated from the stream by a steel sheet pa-

nel which avoids the heating and the direct con-

tact of the motor with dirty particles (grease and

combustion residuals coming from the stoves),

reducing the need of maintenance and cleaning

operations. Double skin acoustically insulated

panels reduce the noise level for a better com-

fort also in case of indoor installations. Suitable

to convey clean and dusty air in a wide range

of temperature, from +100°C up to +180°C.

Highly silenced thanks to the backward cur-

ved impeller and double skin insulated panels.

S-CUBE KAT can be speed regulated through a

self-transformer controller.

CONSTRUCTION

• Aluminium frame with double skin sound ab-

sorbing insulated panels removable from the

impeller side.

• Motor external to the stream, B5 execution di-

rectly coupled to the impeller

• Sound absorbing and self-extinguishing mate-

rial between the steel sheet layers of the panels

• Galvanized steel sheet backward curved impel-

ler dynamically balanced according to ISO1940

• Punched mounting feet for an easy handling

and fixing

• Asynchronous squirrel cage three-phase or

single-phase motors according to interna-

tional standards IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE, CE marked, IP

55, Class F. Suitable to S1 service (continuous

running with constant load).

INSTALLATION

S-CUBE K-AT installation is easy thanks to the

highly flexible positioning of the product. Inde-

ed, this box fan can be indifferently installed in

both vertical and horizontal position and is su-

itable for outdoor installations (we suggest the

use of a water-proof protection cover, available

on request as accessory).

ACCESSORIES

• Water-proof protection cover

• Anti-vibration supports

• Floor support feet

• Round spigot inlet cone

• Square to round outlet adaptor

• Flexible connector (on demand from model

35, yo be coupled with round spigot inlet cone

or square to round outlet adaptor)

• Service switch IP67

• Grease collector tray

in funzionamento continuo

continuous running

sez.

1

.9

La serie non rientra nel campo

di applicazione della Direttiva

ErP 2009/125/CE e

successivi regolamenti.

The series is not affected

by the ErP Directive 2009/125/CE

and further Regulations.

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
