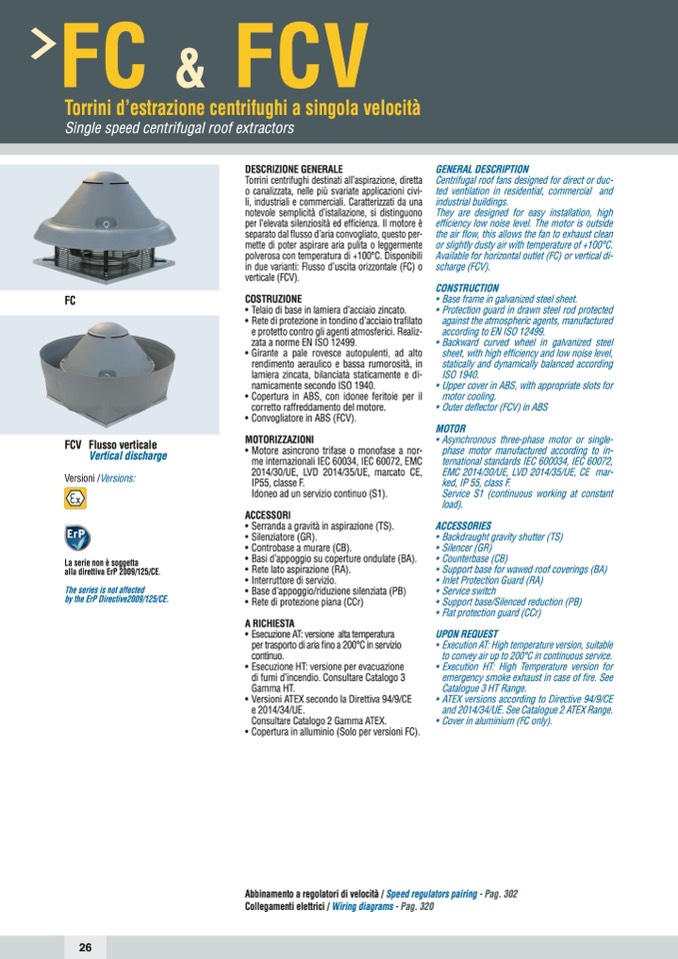

FC

&

FCV

Torrini d’estrazione centrifughi a singola velocità

Single speed centrifugal roof extractors

FC

DESCRIZIONE GENERALE

Torrini centrifughi destinati all’aspirazione, diretta

o canalizzata, nelle più svariate applicazioni civi-

li, industriali e commerciali. Caratterizzati da una

notevole semplicità d’istallazione, si distinguono

per l’elevata silenziosità ed efficienza. Il motore è

separato dal flusso d’aria convogliato, questo per-

mette di poter aspirare aria pulita o leggermente

polverosa con temperatura di +100°C. Disponibili

in due varianti: Flusso d’uscita orizzontale (FC) o

verticale (FCV).

COSTRUZIONE

• Telaio di base in lamiera d’acciaio zincato.

• Rete di protezione in tondino d’acciaio trafilato

e protetto contro gli agenti atmosferici. Realiz-

zata a norme EN ISO 12499.

• Girante a pale rovesce autopulenti, ad alto

rendimento aeraulico e bassa rumorosità, in

lamiera zincata, bilanciata staticamente e di-

namicamente secondo ISO 1940.

• Copertura in ABS, con idonee feritoie per il

corretto raffreddamento del motore.

• Convogliatore in ABS (FCV).

MOTORIZZAZIONI

• Motore asincrono trifase o monofase a nor-

me internazionali IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE, marcato CE,

IP55, classe F.

Idoneo ad un servizio continuo (S1).

ACCESSORI

• Serranda a gravità in aspirazione (TS).

• Silenziatore (GR).

• Controbase a murare (CB).

• Basi d’appoggio su coperture ondulate (BA).

• Rete lato aspirazione (RA).

• Interruttore di servizio.

• Base d’appoggio/riduzione silenziata (PB)

• Rete di protezione piana (CCr)

A RICHIESTA

• EsecuzioneAT:versione altatemperatura

per trasporto di aria fino a 200°C in servizio

continuo.

• Esecuzione HT: versione per evacuazione

di fumi d’incendio. Consultare Catalogo 3

Gamma HT.

• Versioni ATEX secondo la Direttiva 94/9/CE

e 2014/34/UE.

Consultare Catalogo 2 Gamma ATEX.

• Copertura in alluminio (Solo per versioni FC).

GENERAL DESCRIPTION

Centrifugal roof fans designed for direct or duc-

ted ventilation in residential, commercial and

industrial buildings.

They are designed for easy installation, high

efficiency low noise level. The motor is outside

the air flow, this allows the fan to exhaust clean

or slightly dusty air with temperature of +100°C.

Available for horizontal outlet (FC) or vertical di-

scharge (FCV).

CONSTRUCTION

• Base frame in galvanized steel sheet.

• Protection guard in drawn steel rod protected

against the atmospheric agents, manufactured

according to EN ISO 12499.

• Backward curved wheel in galvanized steel

sheet, with high efficiency and low noise level,

statically and dynamically balanced according

ISO 1940.

• Upper cover in ABS, with appropriate slots for

motor cooling.

• Outer deflector (FCV) in ABS

MOTOR

• Asynchronous three-phase motor or single-

phase motor manufactured according to in-

ternational standards IEC 600034, IEC 60072,

EMC 2014/30/UE, LVD 2014/35/UE, CE mar-

ked, IP 55, class F.

Service S1 (continuous working at constant

load).

ACCESSORIES

• Backdraught gravity shutter (TS)

• Silencer (GR)

• Counterbase (CB)

• Support base for wawed roof coverings (BA)

• Inlet Protection Guard (RA)

• Service switch

• Support base/Silenced reduction (PB)

• Flat protection guard (CCr)

UPON REQUEST

• Execution AT: High temperature version, suitable

to convey air up to 200°C in continuous service.

• Execution HT: High Temperature version for

emergency smoke exhaust in case of fire. See

Catalogue 3 HT Range.

• ATEX versions according to Directive 94/9/CE

and 2014/34/UE. See Catalogue 2 ATEX Range.

• Cover in aluminium (FC only).

FCV Flussoverticale

Vertical discharge

Versioni /Versions:

La serie non è soggetta

alla direttiva ErP 2009/125/CE.

The series is not affected

by the ErP Directive2009/125/CE.

Abbinamento a regolatori di velocità / Speed regulators pairing - Pag. 302

Collegamenti elettrici / Wiring diagrams - Pag. 320
