sez.
1
.3

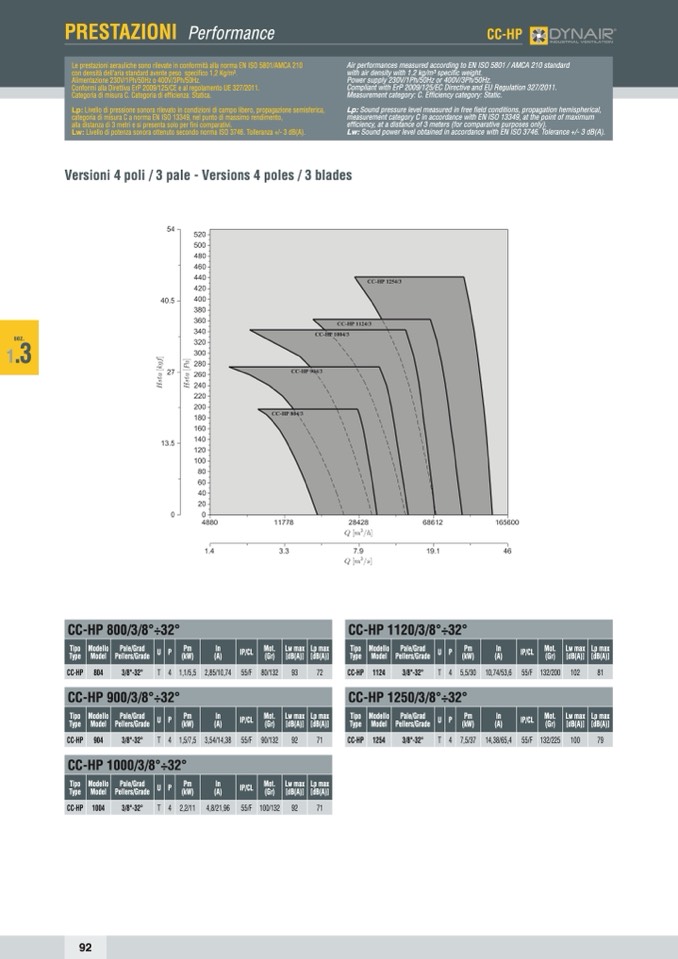

PRESTAZIONI Performance
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico 1,2 Kg/m3.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Conformi alla Direttiva ErP 2009/125/CE e al regolamento UE 327/2011.
Categoria di misura C. Categoria di efficienza: Statica.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione semisferica,
categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
CC-HP
Versioni 4 poli / 3 pale - Versions 4 poles / 3 blades
CC-HP 800/3/8°÷32°
Tipo Modello Pale/Grad
U P
Type Model Pellers/Grade
Pm
In
(kW)
(A)
IP/CL
Mot. Lw max
(Gr) [dB(A)]
Lp max
[dB(A)]
CC-HP 1120/3/8°÷32°
Tipo Modello Pale/Grad
U P
Pm
In
Type Model Pellers/Grade
(kW)
(A)
IP/CL
Mot. Lw max Lp max
(Gr) [dB(A)] [dB(A)]
CC-HP 804
3/8°-32°
T 4 1,1/5,5 2,85/10,74 55/F 80/132
93
72
CC-HP 1124
3/8°-32°
T 4 5,5/30 10,74/53,6 55/F 132/200 102
81
CC-HP 900/3/8°÷32°
Tipo Modello Pale/Grad
U P
Type Model Pellers/Grade
Pm
In
(kW)
(A)
IP/CL
Mot. Lw max
(Gr) [dB(A)]
Lp max
[dB(A)]
CC-HP 1250/3/8°÷32°
Tipo Modello Pale/Grad
U P
Pm
In
IP/CL
Mot. Lw max Lp max
Type Model Pellers/Grade
(kW)
(A)
(Gr) [dB(A)] [dB(A)]
CC-HP 904
3/8°-32°
T 4 1,5/7,5 3,54/14,38 55/F 90/132
92
71
CC-HP 1254
3/8°-32°
T 4 7,5/37 14,38/65,4 55/F 132/225 100
79
CC-HP 1000/3/8°÷32°
Tipo Modello Pale/Grad
Type Model Pellers/Grade
CC-HP 1004
3/8°-32°
U P
T 4
Pm
In
(kW)
(A)
2,2/11 4,8/21,96
IP/CL
Mot. Lw max
(Gr) [dB(A)]
55/F 100/132 92
Lp max
[dB(A)]
71
92
Air performances measured according to EN ISO 5801 / AMCA 210 standard
with air density with 1.2 kg/m3 specific weight.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Compliant with ErP 2009/125/EC Directive and EU Regulation 327/2011.
Measurement category: C. Efficiency category: Static.
Lp: Sound pressure level measured in free field conditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency, at a distance of 3 meters (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
