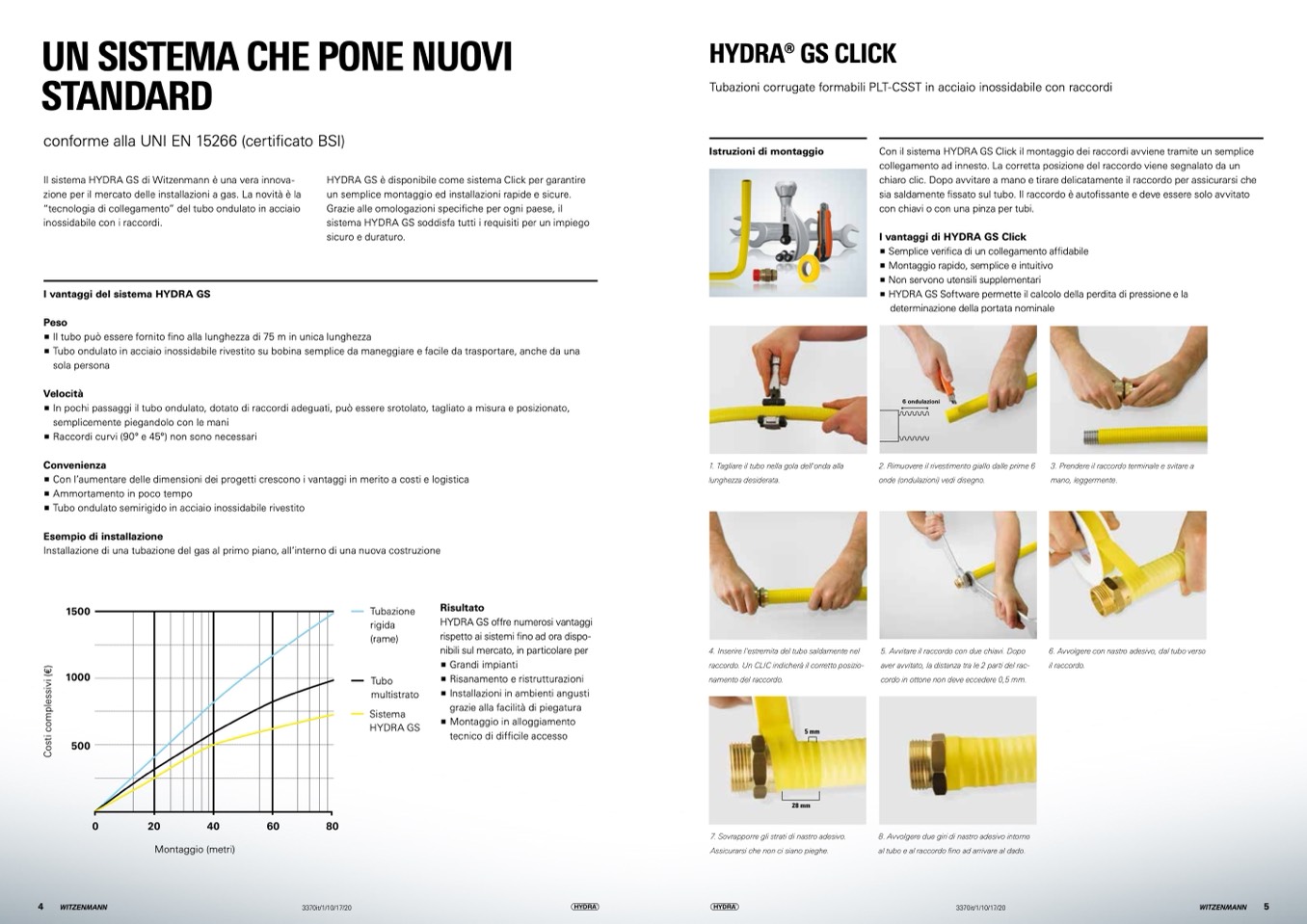

UN SISTEMA CHE PONE NUOVI

STANDARD

conforme alla UNI EN 15266 (certificato BSI)

HYDRA® GS CLICK

Tubazioni corrugate formabili PLT-CSST in acciaio inossidabile con raccordi

Il sistema HYDRA GS di Witzenmann è una vera innova-

zione per il mercato delle installazioni a gas. La novità è la

“tecnologia di collegamento” del tubo ondulato in acciaio

inossidabile con i raccordi.

I vantaggi del sistema HYDRA GS

Peso

HYDRA GS è disponibile come sistema Click per garantire

un semplice montaggio ed installazioni rapide e sicure.

Grazie alle omologazioni specifiche per ogni paese, il

sistema HYDRA GS soddisfa tutti i requisiti per un impiego

sicuro e duraturo.

Istruzioni di montaggio

Con il sistema HYDRA GS Click il montaggio dei raccordi avviene tramite un semplice

collegamento ad innesto. La corretta posizione del raccordo viene segnalato da un

chiaro clic. Dopo avvitare a mano e tirare delicatamente il raccordo per assicurarsi che

sia saldamente fissato sul tubo. Il raccordo è autofissante e deve essere solo avvitato

con chiavi o con una pinza per tubi.

I vantaggi di HYDRA GS Click

p

Semplice verifica di un collegamento affidabile

p

Montaggio rapido, semplice e intuitivo

p

Non servono utensili supplementari

p

HYDRA GS Software permette il calcolo della perdita di pressione e la

determinazione della portata nominale

p

Il tubo può essere fornito fino alla lunghezza di 75 m in unica lunghezza

p

Tubo ondulato in acciaio inossidabile rivestito su bobina semplice da maneggiare e facile da trasportare, anche da una

sola persona

Velocità

p

In pochi passaggi il tubo ondulato, dotato di raccordi adeguati, può essere srotolato, tagliato a misura e posizionato,

semplicemente piegandolo con le mani

p

Raccordi curvi (90° e 45°) non sono necessari

Convenienza

p

Con l’aumentare delle dimensioni dei progetti crescono i vantaggi in merito a costi e logistica

p

Ammortamento in poco tempo

p

Tubo ondulato semirigido in acciaio inossidabile rivestito

Esempio di installazione

Installazione di una tubazione del gas al primo piano, all’interno di una nuova costruzione

1. Tagliare il tubo nella gola dell'onda alla

lunghezza desiderata.

6 ondulazioni

2. Rimuovere il rivestimento giallo dalle prime 6

onde (ondulazioni) vedi disegno.

3. Prendere il raccordo terminale e svitare a

mano, leggermente.

6. Avvolgere con nastro adesivo, dal tubo verso

il raccordo.

1500

1000

500

Tubazione

rigida

(rame)

Tubo

multistrato

Sistema

HYDRA GS

Risultato

HYDRA GS offre numerosi vantaggi

rispetto ai sistemi fino ad ora dispo-

nibili sul mercato, in particolare per

4. Inserire l'estremita del tubo saldamente nel

raccordo. Un CLIC indicherà il corretto posizio-

namento del raccordo.

5. Avvitare il raccordo con due chiavi. Dopo

aver avvitato, la distanza tra le 2 parti del rac-

cordo in ottone non deve eccedere 0,5 mm.

p

p

p

p

Grandi impianti

Risanamento e ristrutturazioni

Installazioni in ambienti angusti

grazie alla facilità di piegatura

Montaggio in alloggiamento

tecnico di difficile accesso

5mm

28 mm

4

3370it/1/10/17/20

3370it/1/10/17/20

5

0

20

40

60

80

Montaggio (metri)

7. Sovrapporre gli strati di nastro adesivo.

Assicurarsi che non ci siano pieghe.

8. Avvolgere due giri di nastro adesivo intorno

al tubo e al raccordo fino ad arrivare al dado.

C

o

s

t

i

c

o

m

p

l

e

s

s

i

v

i

(

m

)
