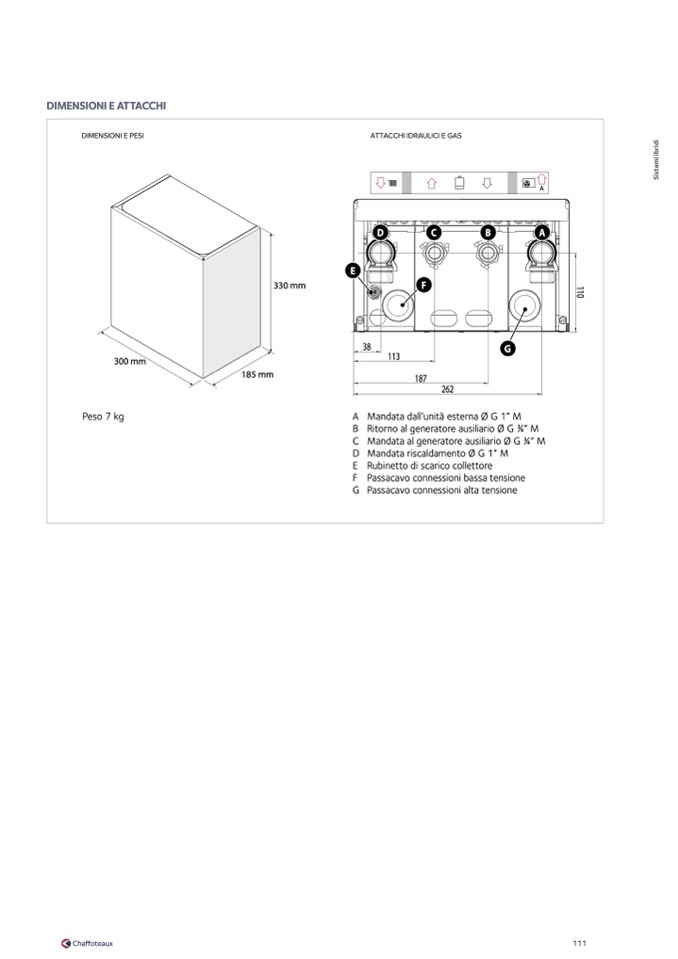

DIMENSIONI E ATTACCHI

DIMENSIONI E PESI

ATTACCHI IDRAULICI E GAS

D

A

G

300 mm

Peso 7 kg

330 mm

185 mm

113

262

E

A Mandata dall’unit

à esterna Ø G 1” M

B Ritorno al generatore ausiliario Ø G

3⁄4” M

C Mandata al generatore ausiliario Ø G

3⁄4” M

D Mandata riscaldamento Ø G 1” M

E Rubinetto di scarico collettore

F Passacavo connessioni bassa tensione

G Passacavo connessioni alta tensione

A

1

1

0

38

C

B

F

187

S

i

s

t

e

m

i

i

b

r

i

d

i

111
