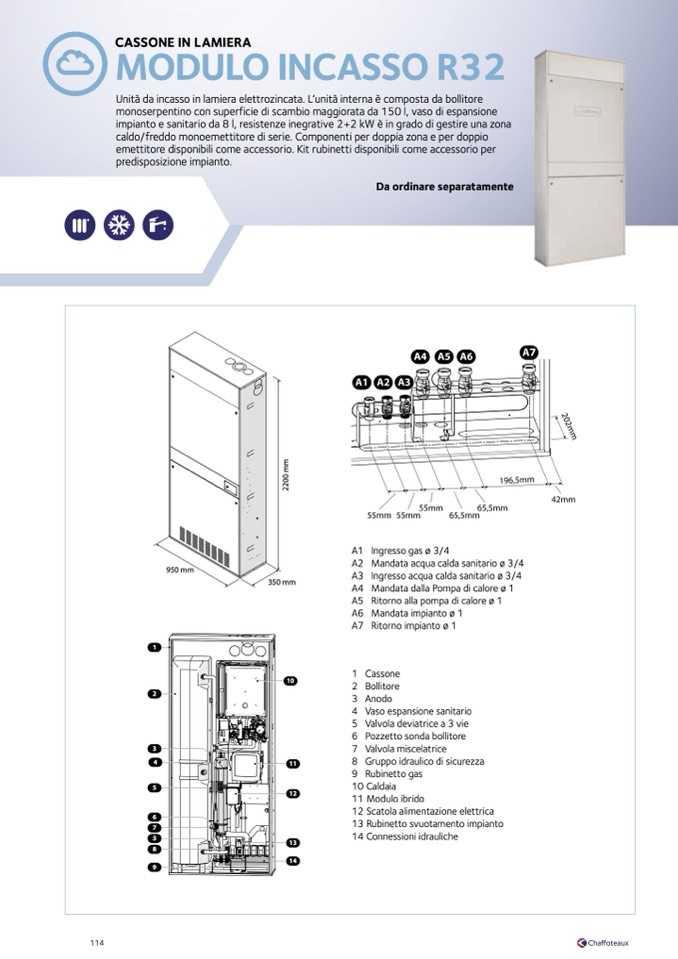

CASSONE IN LAMIERA

MODULO INCASSO R32

Unità da incasso in lamiera elettrozincata. L’unit

à interna è composta da bollitore

monoserpentino con superficie di scambio maggiorata da 150 l, vaso di espansione

impianto e sanitario da 8 l, resistenze inegrative 2+2 kW è in grado di gestire una zona

caldo/freddo monoemettitore di serie. Componenti per doppia zona e per doppio

emettitore disponibili come accessorio. Kit rubinetti disponibili come accessorio per

predisposizione impianto.

Da ordinare separatamente

950 mm

1

2

3

4

5

6

7

3

8

9

m

0

2

350 mm

10

A1 Ingresso gas ø 3/4

A2 Mandata acqua calda sanitario ø 3/4

A3 Ingresso acqua calda sanitario ø 3/4

A4 Mandata dalla Pompa di calore ø 1

A5 Ritorno alla pompa di calore ø 1

A6 Mandata impianto ø 1

A7 Ritorno impianto ø 1

1 Cassone

2 Bollitore

3 Anodo

4 Vaso espansione sanitario

5 Valvola deviatrice a 3 vie

6 Pozzetto sonda bollitore

7 Valvola miscelatrice

11

8

Gruppo idraulico di sicurezza

9 Rubinetto gas

10 Caldaia

12

11 Modulo ibrido

12 Scatola alimentazione elettrica

13 Rubinetto svuotamento impianto

13

14

14

Connessioni idrauliche
