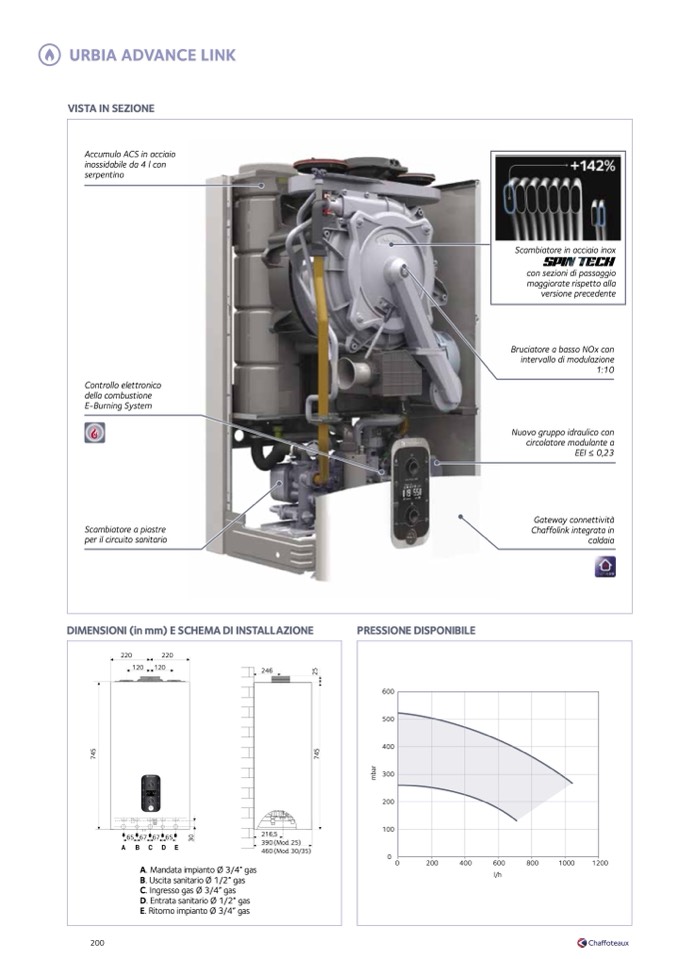

URBIA ADVANCE LINK

VISTA IN SEZIONE

Accumulo ACS in acciaio

inossidabile da 4 l con

serpentino

Scambiatore in acciaio inox

con sezioni di passaggio

maggiorate rispetto alla

versione precedente

Bruciatore a basso NOx con

intervallo di modulazione

1:10

Controllo elettronico

della combustione

E-Burning System

Nuovo gruppo idraulico con

circolatore modulante a

EEI ≤ 0,23

Scambiatore a piastre

per il circuito sanitario

Gateway connettivit

à

Chaffolink integrata in

caldaia

DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE

220

220

120

120

246

65 67 67 65

216,5

390 (Mod. 25)

460 (Mod. 30/35)

A. Mandata impianto Ø 3/4” gas

B. Uscita sanitario Ø 1/2” gas

C. Ingresso gas Ø 3/4” gas

D. Entrata sanitario Ø 1/2” gas

E. Ritorno impianto Ø 3/4” gas

2

1

3

3

0

7

4

5

7

4

5

2

5

PRESSIONE DISPONIBILE

600

500

400

300

200

100

0

0

200

400

600

l/h

800

1000

1200

m

b

a

r

200
